Neue Einbaubreiten-Teil 2: Evo6- Die Evolution der Laufradwelt?
Evo6, die natürliche Evolution nach Boost oder nur ein weiterer Standard im Normen-Dschungel?
Evo6 ist, ähnlich wie Boost, ein Standard mit einer 148 mm-Einbaubreite an der Hinterradachse. Doch was ist anders an Evo6 und machen die Änderungen wirklich Sinn?

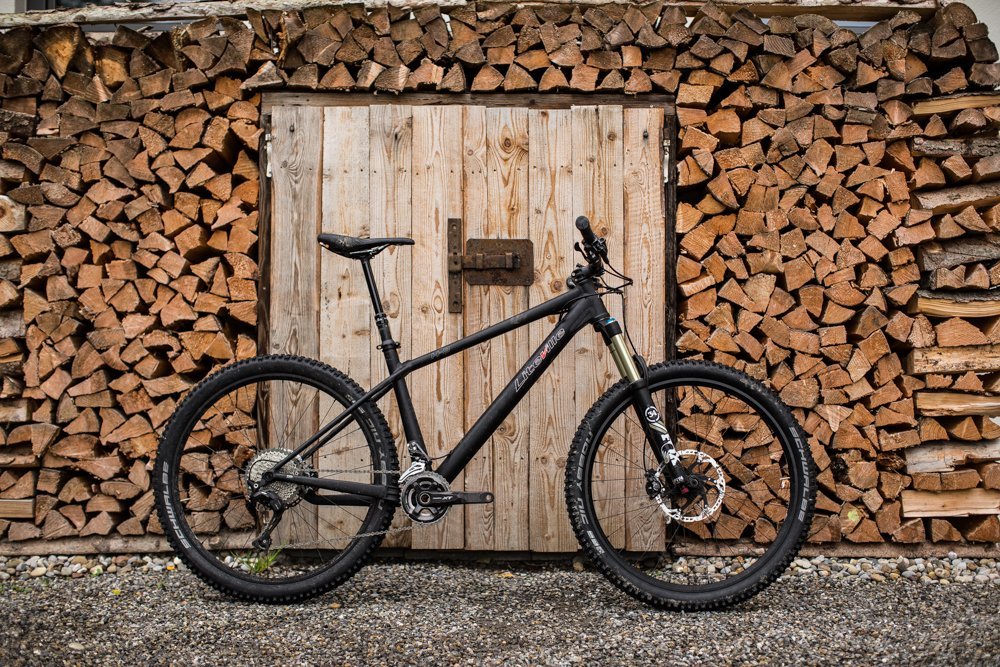

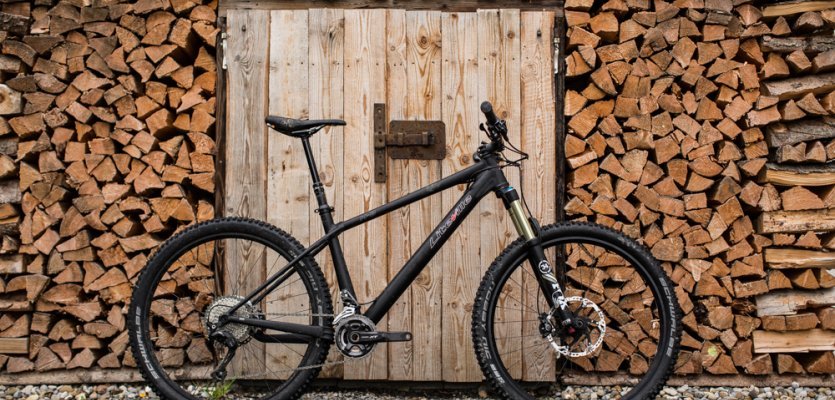

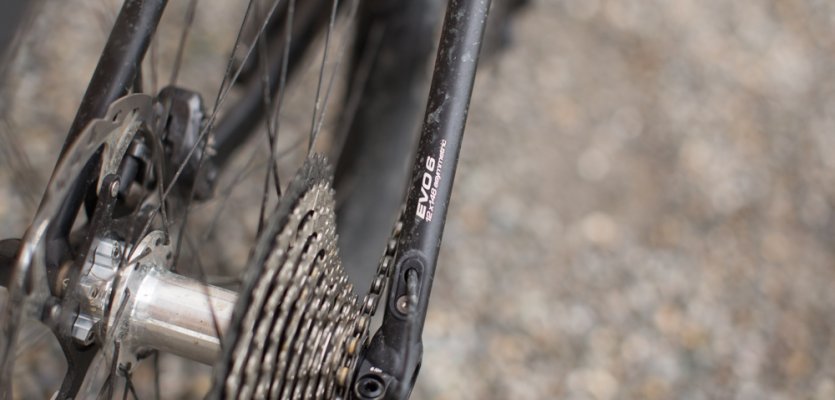

Liteville H3 mit Evo6 Hinterbau

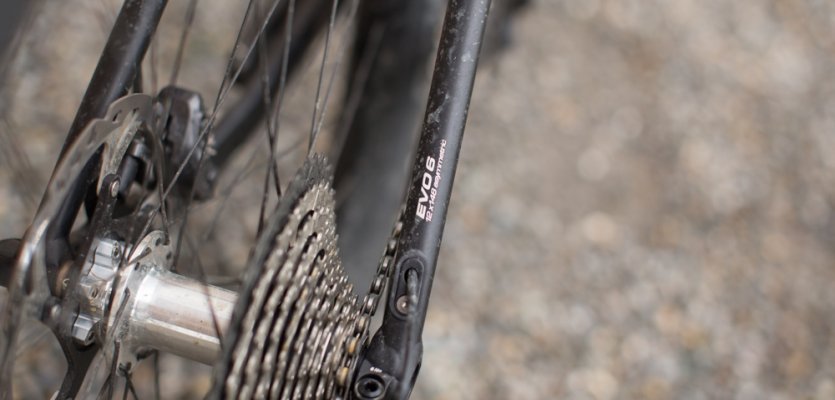

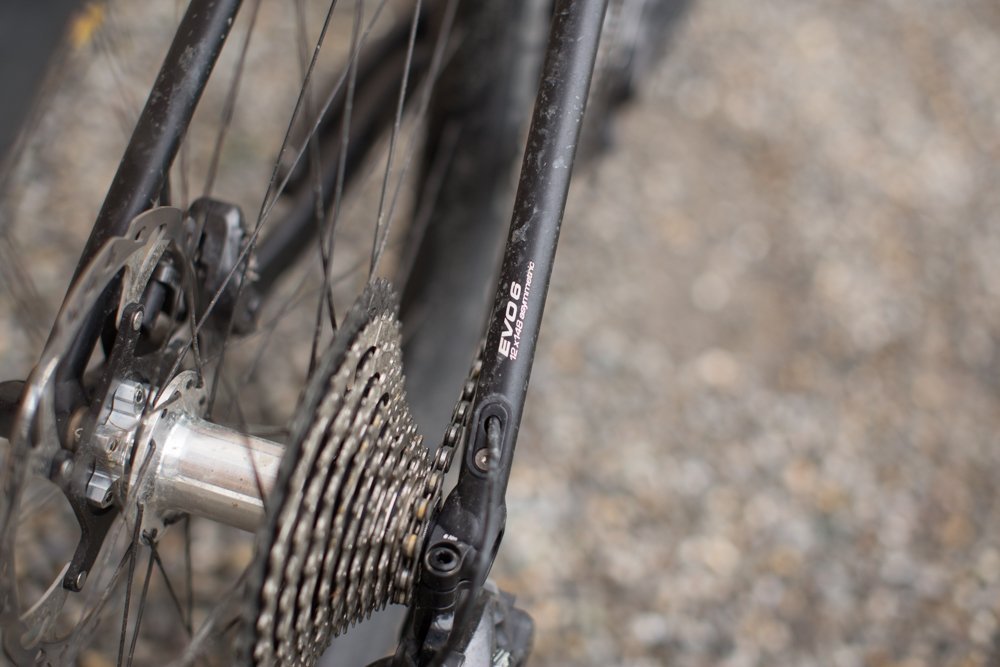

Evo6 Hinterbau
Was ist Evo6?
Der Evo6-Standard ist die Antwort bzw. Weiterentwicklung zum neuen Boost-Standard, bei dem Syntace und Liteville nicht nur die Steifigkeit des Laufrades, sondern auch die Kettenlinie verbessern konnten.
Ähnlich wie bei Boost wurde bei Evo6 ein Speichenflansch verschoben und die Einbaubreite von 142 mm auf 148 mm erhöht. Wenn ihr wissen wollt, welche Auswirkungen diese Änderungen haben, lest hier weiter.
Der Hinterbau
Der Evo6-Standard bezieht sich nicht nur auf das hintere Laufrad, sondern auch auf den Rahmen. Um die Verschiebung der Kassette wieder auszugleichen, ist auch die antriebsseitige Ketten- und Sitzstrebe um 6 mm nach außen versetzt.

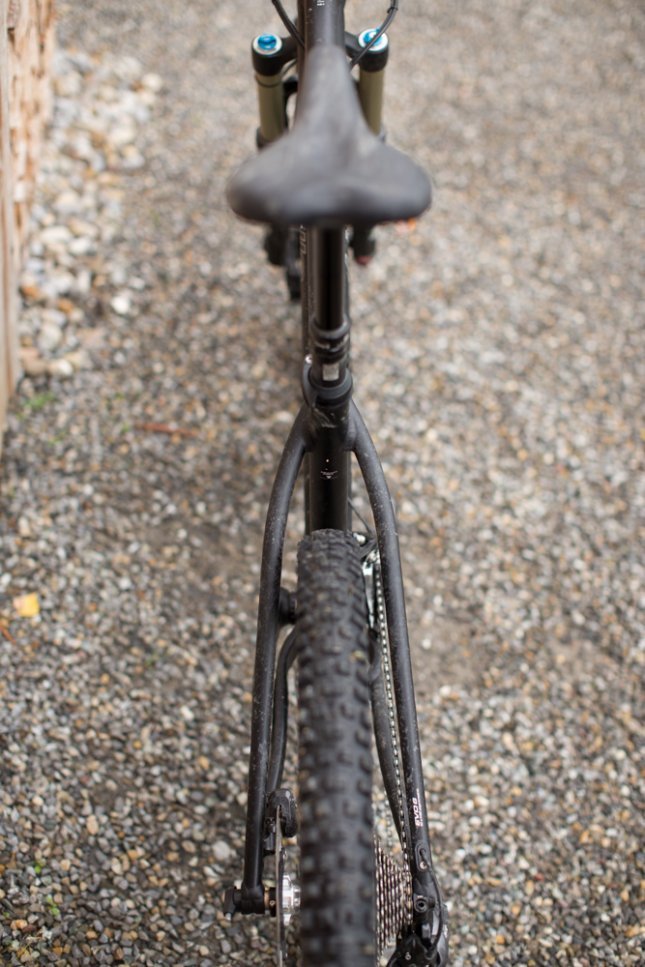

Asymmetrischer Hinterbau: Die rechte Sitzstrebe ist 6 mm nach außen gewandert
Das hat nun den Vorteil, dass beide Speichenwinkel und Speichenlängen gleich sind und die Kassette um 6 mm weiter nach außen steht.

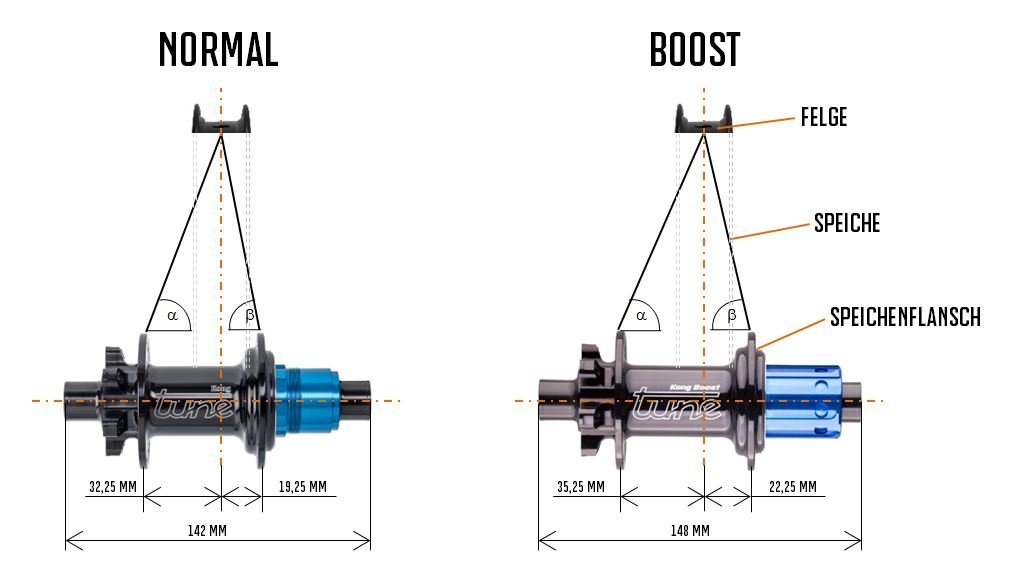

Verschiebung der Speichenflansche im Vergleich
Anders als beim Boost-Standard, bei dem die Speichenflansche und Endanschläge jeweils um 3 mm von der Nabenmitte nach außen verschoben werden, verschiebt sich bei Evo6 nur die Antriebsseite um 6 mm nach außen. Mit anderen Worten: Bei einem Evo6-Laufrad ist die Felge auf einer Nabe mit Boost-Standard außermittig eingespeicht.
Die Kettenlinie

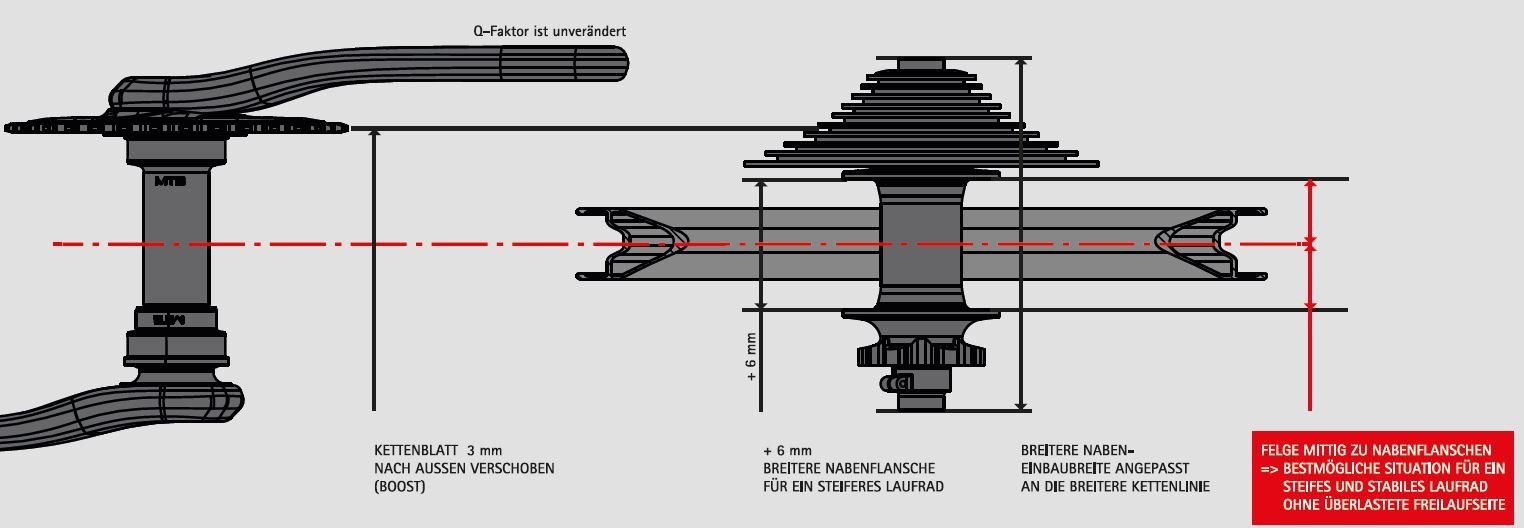

Neue Kettenlinie
Wie oben erwähnt, geht es bei Evo6 um eine Verbreiterung der Einbaubreite auf 148 mm. Evo6 verschiebt aber nur den antriebsseitigen Speichenflansch um 6 mm. Dadurch wird auch die Kassette um 6 mm weiter nach außen verschoben.
Bei Boost-Kurbeln ist das Kettenblatt um 3 mm nach außen versetzt. Durch die 3 mm Differenz erfährt die Kette auf den großen Ritzeln der Kassette weniger Schräglauf. Die Vorteile sind eine sicherere Führung und weniger Verschleiß.
Die Kurbel
Die zum Boost-Standard gehörige Kurbel ist ebenfalls um 3 mm nach außen verschoben. Der Q-Faktor der Kurbel ändert sich aber nicht. Das wird durch einen um 3 mm nach außen versetzten Spider realisiert. In Kombination mit dem 6 mm Versatz der Kassette ergibt sich in Summe eine um 3 mm verschobene Kettenlinie auf der Kassette.

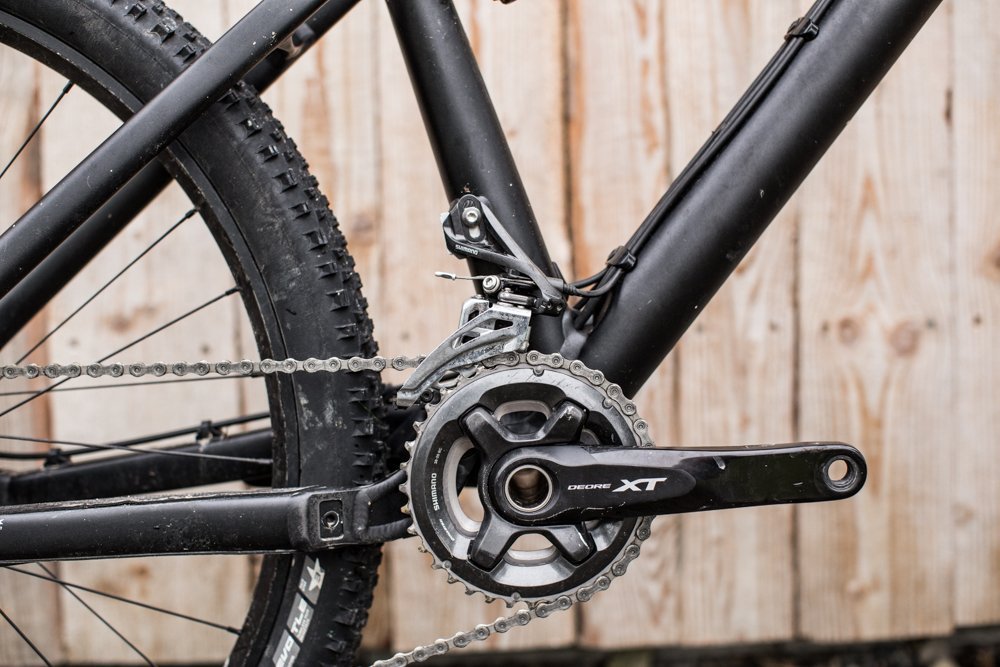

Boost Kurbel mit Evo6 Hinterrad
Beim Pedalieren ist dabei keine Einschränkung im Bewegungsbereich des Schuhs zu vermerken. Die Kette erfährt auf den großen Ritzeln der Kassette weniger Schräglauf und damit eine sicherere Führung.
Welche Vorteile bietet Evo6?
Allgemein kann man sagen, dass die breiteren Achsstandards Vorteile in Stabilität und Steifigkeit bringen. Durch die Verbreiterung des Speichenschirms können die in Kurven entstehenden Querkräfte besser aufgenommen werden und die Laufräder werden steifer. So können 29“ Evo6-Laufräder genauso steif sein wie ein „normales“ 27,5“ Laufrad.
Durch die außermittige Einspeichung der Evo6-Laufräder können auf der Antriebszu- und der antriebsabgewandten Laufradseite gleich lange Speichen verbaut werden. Da die Speichen auf beiden Seiten gleich lang sind und somit im gleichen Winkel montiert werden, kann man sie auch mit der gleichen Spannung einspeichen. Durch die symmetrische Speichenspannung ist das Laufrad ausgeglichener, d.h. die Kräfte verteilen sich besser auf alle Speichen und es entstehen keine Belastungsspitzen in den stärker vorgespannten Speichen. Dadurch wird das Risiko des Speichenbruchs minimiert und die Stabilität des ganzen Laufrades erhöht.
Speichenspannungen von Syntace Laufrädern im Vergleich
| Achsstandard | Antriebsseite | Bremsseite |
|---|---|---|
| 142 mm | 110 kg | 70-80 kg |
| Evo6 | 90 kg | 90 kg |
Anschaffung
Zurzeit baut nur Liteville Evo6-Rahmen, da der Standard auch noch relativ neu ist. Aber auch andere Hersteller sind sehr interessiert am Evo6-Standard. Vielleicht gibt es auch bald eine größere Auswahl an Evo6-Rahmen. Es wäre nicht der erste von Syntace erfundene Standard, der sich durchsetzt, siehe X12 Steckachse.
Das Evo6-Resümee
Evo6 hat für mich durch die ausgewogenere Speichenspannung einen klaren Vorteil gegenüber Boost. Generell finde ich das ganze Evo6-Konzept besser durchdacht. Man hat versucht mehrere Probleme, wie unterschiedliche Speichenlängen und -spannung, auf einmal zu lösen. Dabei wurde auch noch die Kettenlinie verbessert und das Laufrad wurde stabiler. Die Eingangsfrage, ob Evo6 Sinn macht, kann ich für mich eindeutig mit "ja" beantworten.
