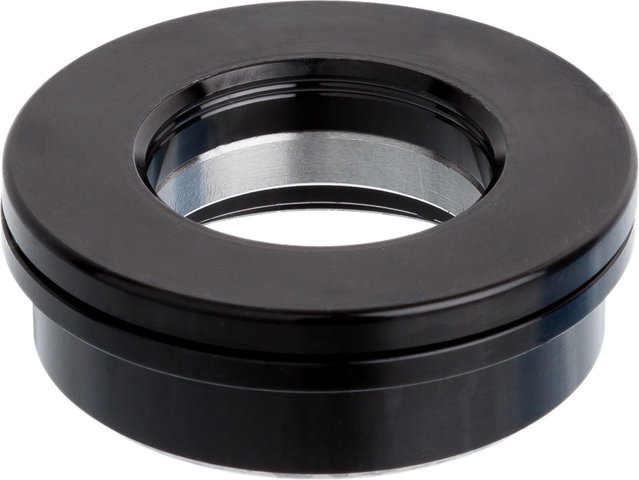

Acros AZ-49 ZS49/30 Steuersatz Unterteil

In Deutschland hergestelltes Sorglos-Produkt: das AZ-49 Steuersatz-Unterteil von Acros

Als Tochterfirma eines Wälzlagerherstellers setzt Acros besonderes Know-how in der Lagertechnik ein, um Steuersätze zu entwickeln, die Dich nicht im Stich lassen. Die besonders hochwertigen und rostfreien Edelstahllager, die zwar aufwendiger in der Herstellung sind, dafür aber mit einer überragenden Haltbarkeit überzeugen, setzen seit Jahren den Maßstab im " After-Market" -Bereich. Für den rauen Fahrradalltag optimierte Dichtungen schützen das wertvolle Innenleben Deines Steuersatzes effektiv vor Wasser und Staub, das speziell entwickelte Lagerfett sorgt für einen stabilen Schmierfilm auch bei geringen Drehzahlen und hohen Lasten. Die Kombination all dieser Komponenten garantiert Dir eine lange, sorgenfreie Lebensdauer Deines Steuersatzes, egal bei welchen Bedingungen Du unterwegs bist.

Zero Stack (ZS) bedeutet, die Kugellager sind in Lagerschalen verpresst, welche im Rahmen liegen. Zero Stack Bauformen sind extrem verbreitet, da die Vorteile von geringer Bauhöhe und Lagerschalen vereint werden.

Verwendung:

Für 1,5" Steuerrohre unten in Kombination mit Standard 1 1/8" Gabeln konzipiert.

Spezifikationen:

Einsatzbereich:

Cross Country, Road, Touring/Trekking

Lagerschale unten:

1,5"

Gabelschaft:

1 1/8"

Bauart:

semi integriert (ZS)

Technische Daten:

Material:

Aluminium (2000er)

Lagerung:

Edelstahl Industrie-Schrägkugellager

Einpresstiefe unten:

15 mm

Einbauhöhe unten:

7,5 mm

Außendurchmesser unten:

49 mm

Innendurchmesser unten:

30 mm

Dichtung:

R3 (blechgestützte Gummidichtung)

Features:

• doppelt gedichtet
• Lagerschale CNC-gefertigt, Made in Germany
• Lagerschalen-Durchmesser 55 mm

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatz (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil - vom ersten durch einen Schrägstrich getrennt - gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Mit dem AH-T DIY findest Du das passende Steuersatz Einpresswerkzeug ebenfalls im unserem Sortiment.

Technologien:

Edelstahl-Lager
Die Lagertechnik ist das Kernstück in Acros Komponenten. Acros hat die Möglichkeit, seine Kugellager optimal auf die Anforderungen anzupassen, um damit ein bestmögliches Ergebnis zu erzielen. Lager aus Edelstahl haben hervorragende Korrosionsschutzeigenschaften. Für Wälzlager sind härtbare Materialien erforderlich, daher sind auch Lager aus Edelstahl magnetisch.

R3 Dichtung
Die passende Dichtungstechnologie ist ein entscheidender Faktor bei der Konstruktion der Acros Komponenten. Die R3 Dichtung verfügt über eine geformte Dichtlippe mit Blecharmierung. Die Eigenschaften dieses Systems sind herausragend. Die aufgeschobene Dichtung sitzt fest, definiert und garantiert dadurch beste Funktion bei dennoch geringer Reibung.

Herstellernummern:

schwarz:

25.02.601R1S

rot:

25.04.601R1S

blau:

25.05.601R1S

Lieferumfang:

• 1 x Lagerschale AZ-49 unten, inkl. Edelstahl-Lager
• 1 x Gabelkonus
