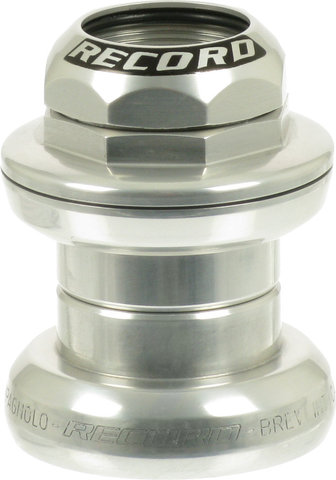

Campagnolo Record EC30/25,4 - EC30/26 Gewindesteuersatz

Verwendung:

Für 1" Steuerrohre oben und unten in Kombination mit Standard 1" Gabelschaft.

Spezifikationen:

Einsatzbereich:

Road

Lagerschale oben:

1"

Lagerschale unten:

1"

Gewindesteigung:

24 tpi

Gabelschaft:

1"

Bauart:

External Cup (EC)

Technische Daten:

Lagerung:

Industrielager

Lagerschalenmaterial, oben:

Aluminium

Lagerschalenmaterial, unten:

Aluminium

Einpresstiefe, oben:

9 mm

Einpresstiefe, unten:

9 mm

Lagerschale (Einpress-Durchmesser), oben:

30 mm

Lagerschale (Einpress-Durchmesser), unten:

30 mm

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatz (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil - vom ersten durch einen Schrägstrich getrennt - gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Ausführungen:

EC30/25,4 - EC30/26:

• Bauart: External Cup (EC)
• Gabelschaft: 25,4 mm
• Konusgabelschaft: 26 mm
• Steuerrohr (Rahmen-Innendurchmesser): 30 mm
• Einbauhöhe: 36,5 mm

Herstellernummer:

HS7-RE

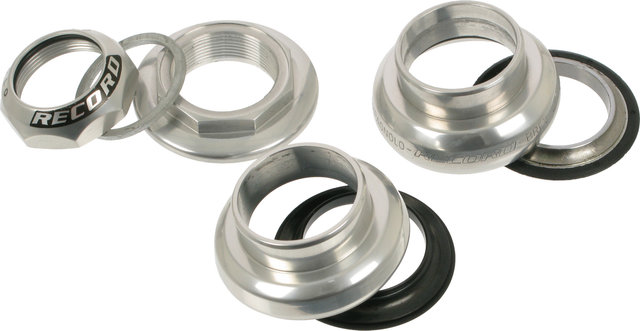

Lieferumfang:

• 1 x Lagerschale Campagnolo oben inkl. Edelstahllager
• 1 x Lagerschale Campagnolo unten inkl. Edelstahllager
• 2 x Schraubmutter Campagnolo
• 1 x Gabelkonus
• 1 x Sicherungsring
