Cane Creek 110er ZS44/28,6 Steuersatz Oberteil

Das Feinste vom Feinsten: das 110er ZS44/28,6 Oberteil von Cane Creek

Die 110er Serie repräsentiert das Beste, was ein Premium-Steuersatz bieten kann. Der 110er Steuersatz von Cane Creek bietet eine optimale Materialzusammensetzung, die effektivsten Dichtungen und die ansprechendste Ästhetik der derzeit auf dem Markt erhältlichen Steuersätze.

Verwendung:
Für 1 1/8" Steuerrohre oben in Kombination mit Standard 1 1/8" Gabeln konzipiert.

Spezifikationen:

Obere Lagerschale:

Einbaumaß 1 1/8"

Gabelschaft:

1 1/8"

Bauart:

Semi Integriert (ZS)

Einsatzzweck:

MTB, Rennrad

Technische Daten:

Lagerung:

Industrie-Schrägkugellager

Lagersitz:

45° x 36°

Lagerschale (Einpress-Durchmesser), oben:

44 mm

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatz (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil - vom ersten durch einen Schrägstrich getrennt - gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Ausführungen:

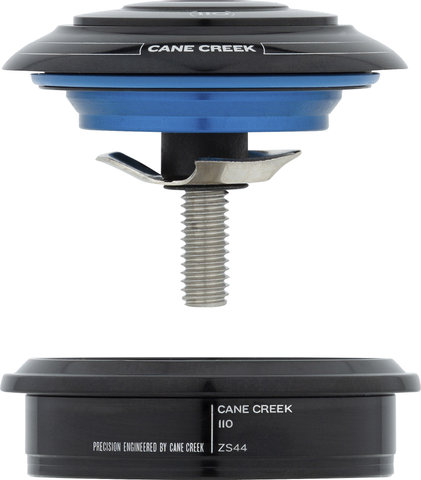

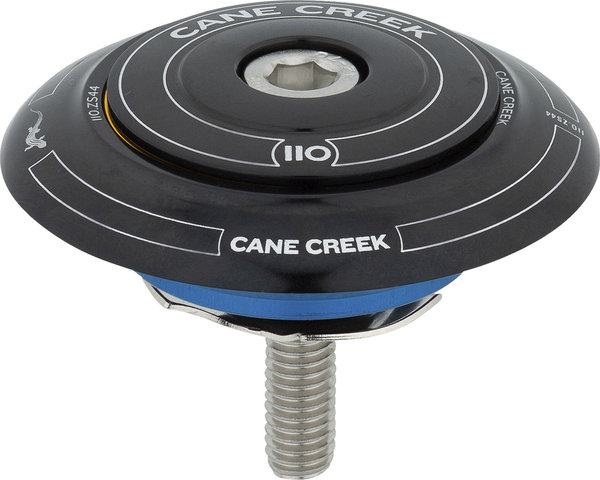

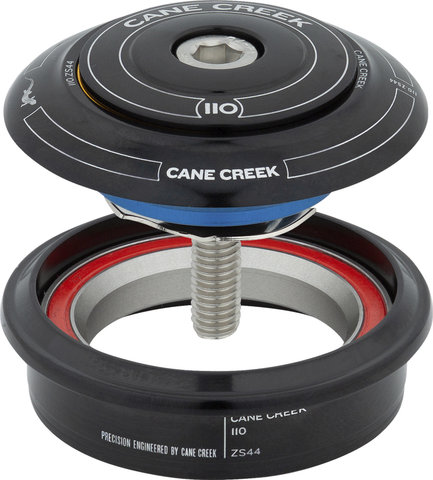

ZS44/28,6 short:

• Bauart: Semi Integriert (ZS)
• Anwendung: oben
• Gabelschaft: 28,6 mm
• Steuerrohr (Rahmen-Innendurchmesser): 44 mm
• Einbauhöhe: 8 mm
• Herstellernummern: BAA0151R (red) / BAA0151B (blue) / BAA0151K (black) / BAA0151S (silver)

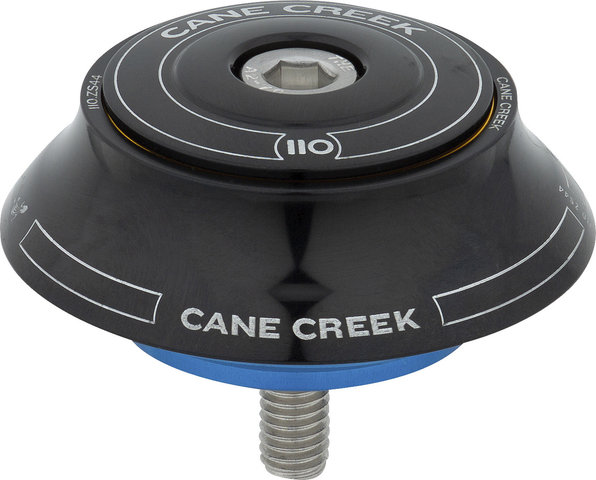

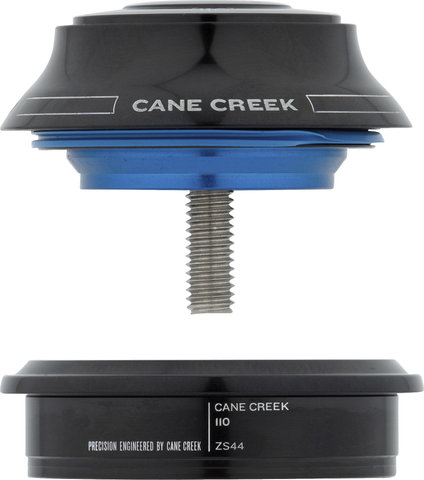

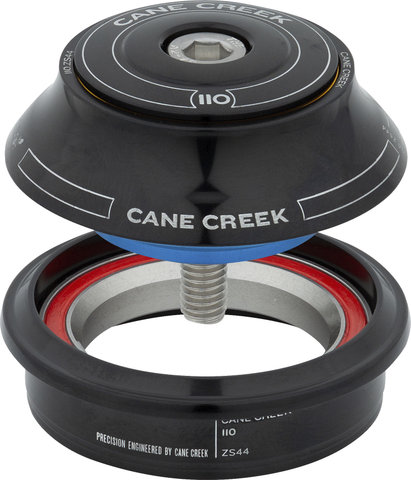

ZS44/28,6 tall:

• Bauart: Semi Integriert (ZS)
• Anwendung: oben
• Gabelschaft: 28,6 mm
• Steuerrohr (Rahmen-Innendurchmesser): 44 mm
• Einbauhöhe: 15 mm
• Herstellernummern: BAA0152R (red) / BAA0152B (blue) / BAA0152K (black) / BAA0152S (silver)

Lieferumfang:

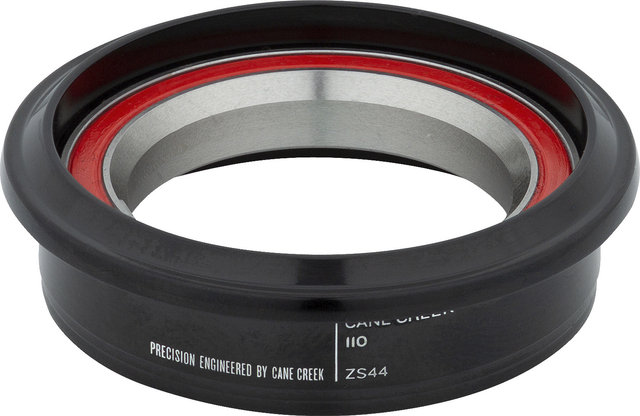

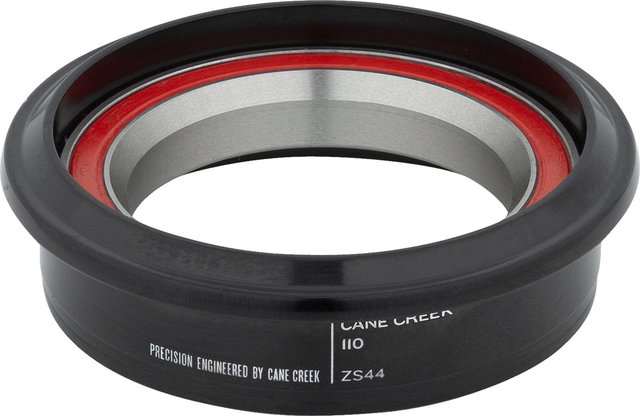

• 1 x Lagerschale Cane Creek oben inkl. Edelstahllager
• 1 x Steuersatzdeckel Cane Creek
• 1 x Abdeckkappe Cane Creek
• 1 x Gabelkralle Cane Creek mit Schraube
• 1 x Kompressionsring Cane Creek
• 1 x Zentrierring Cane Creek
