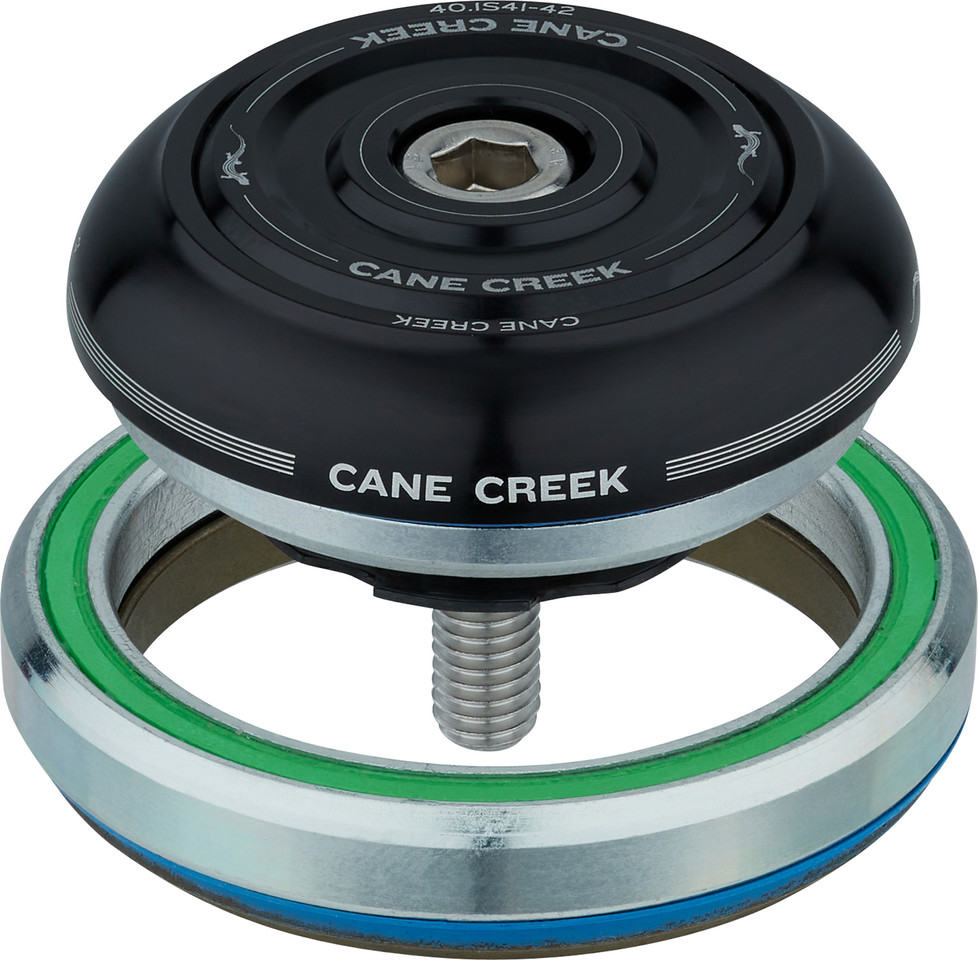

Cane Creek 40er IS42/28,6 - IS52/40 Tapered Steuersatz

Verwendung:

Für 1 1/8" Steuerrohre oben in Kombination mit Standard 1 1/8" Gabeln konzipiert und 1,5" Steuerrohre unten in Kombination mit 1,5" Gabeln konzipiert.

Spezifikationen:

Lager oben:

1 1/8"

Lager unten:

1,5"

Gabelschaft:

1 1/8" - 1,5" tapered

Bauart:

integriert (IS)

Technische Daten:

Material:

Aluminum (6061-T6)

Lagerung:

Edelstahl, gedichtet

Lagersitz:

45° x 36°

Einbauhöhe oben:

9 mm

Einbauhöhe unten:

1 mm

Außendurchmesser oben:

42 mm

Innendurchmesser oben:

28,6 mm

Außendurchmesser unten:

52 mm

Innendurchmesser unten:

40 mm

Features:

• preis-leistungsstarker Setuersatz
• aus Aluminium hergestellt
• innen ausgearbeitet für minimales Gewicht
• Clip-Dichtung dichtet die oberen Bauteile komplett ab und nimmt den Kompressionsring auf (reduziert Anzahl der losen Einzelteile)
• untere High-Quality-Low-Friction-Dichtung
• haltbare Lagerkonen
• zuverlässige, gedichtete Cartridgelager

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatz (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil - vom ersten durch einen Schrägstrich getrennt - gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

tpi gibt die Gewindesteigung an (threads per inch)

Ausführungen:

IS42/28,6

• Bauart: integriert (IS)
• Anwendung: oben
• Gabelschaft: 28,6 mm
• Steuerrohr (Rahmen-Innendurchmesser): 42 mm

IS52/40

• Bauart: integriert (IS)
• Anwendung: unten
• Konusgabelschaft: 40 mm
• Steuerrohr (Rahmen-Innendurchmesser): 52 mm

Herstellernummer:

BAA0783K

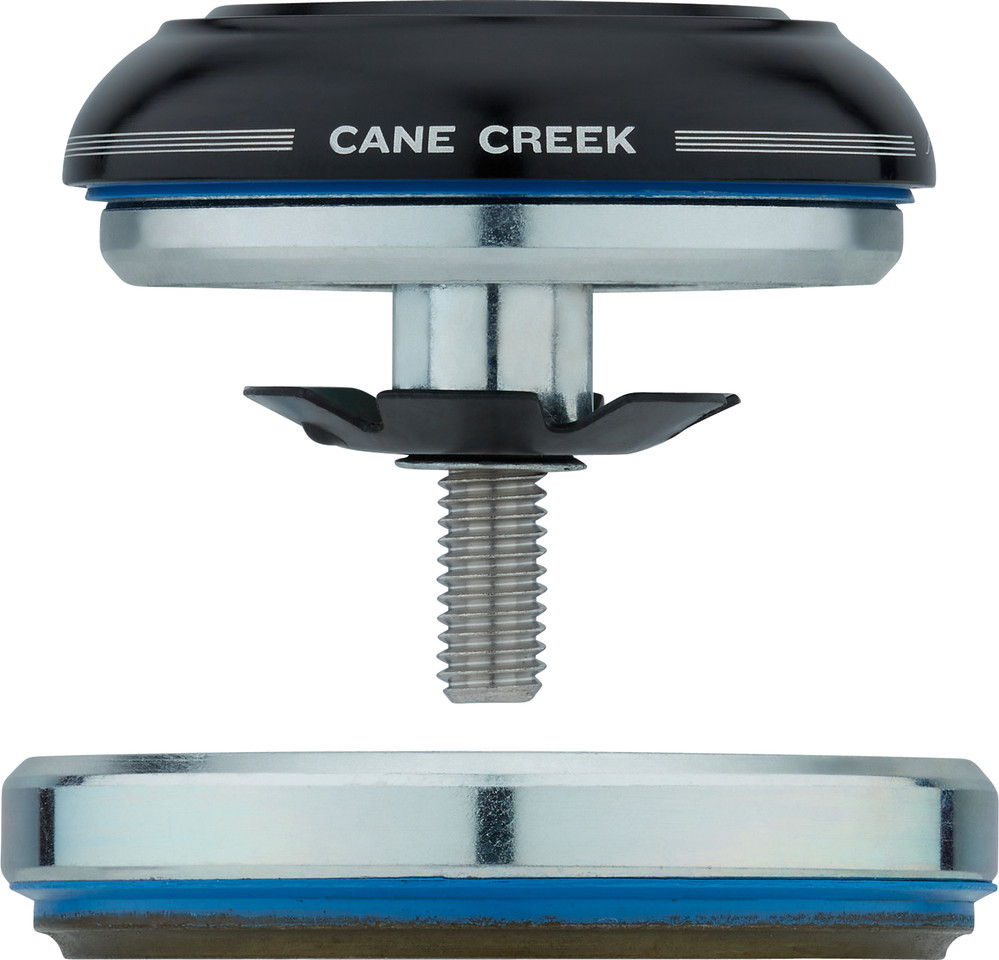

Lieferumfang:

• 1 x Steuersatzdeckel Cane Creek oben
• 1 x Zentrierring Cane Creek
• 1 x Gabelkonus Cane Creek
• 1 x Abschlusskappe Cane Creek
• 1 x Kralle Cane Creek
• 1 x Innensechskantschraube Cane Creek
• inkl. Edelstahllager
