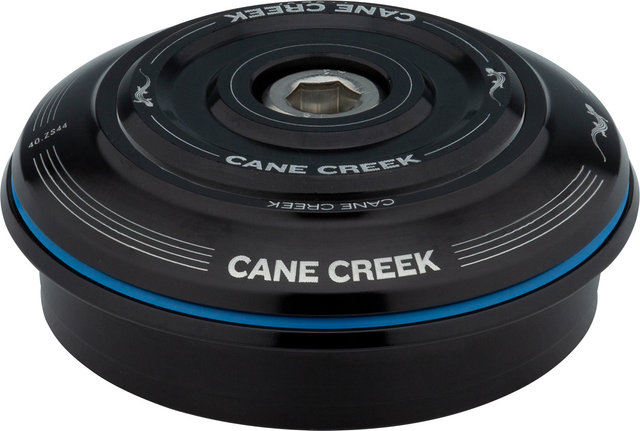

Cane Creek 40er ZS44/28,6 Steuersatz Oberteil

Das Arbeitstier unter den Steuersätzen: das 40er ZS44/28,6 Oberteil von Cane Creek

Diese Serie von Cane Creek beinhaltet alle notwendigen Eigenschaften, um einen haltbaren und strapazierfähigen Steuersatz hervorzubringen. Die 40er Steuersätze von Cane Creek bilden ein perfektes Gleichgewicht zwischen Performance, Haltbarkeit und Preis.

Verwendung:
Für 1 1/8" Steuerrohre oben in Kombination mit Standard 1 1/8" Gabeln konzipiert.

Spezifikationen:

Obere Lagerschale:

Einbaumaß 1 1/8"

Gabelschaft:

1 1/8"

Bauart:

semi integriert (ZS)

Einsatzzweck:

MTB, Rennrad

Technische Daten:

Lagerung:

Industrie-Schrägkugellager

Lagersitz:

45° x 36°

Lagerschale (Einpress-Durchmesser), oben:

44 mm

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatz (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil - vom ersten durch einen Schrägstrich getrennt - gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Ausführungen:

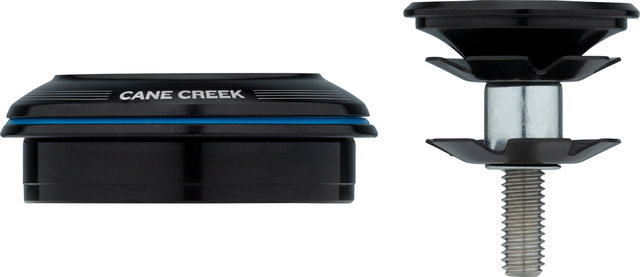

ZS44/28,6 short:

• Bauart: Semi Integriert (ZS)
• Anwendung: oben
• Gabelschaft: 28,6 mm
• Steuerrohr (Rahmen-Innendurchmesser): 44 mm
• Einbauhöhe: 8 mm
• Herstellernummern: BAA0080K (black) / BAA0080UD (UD Carbon)

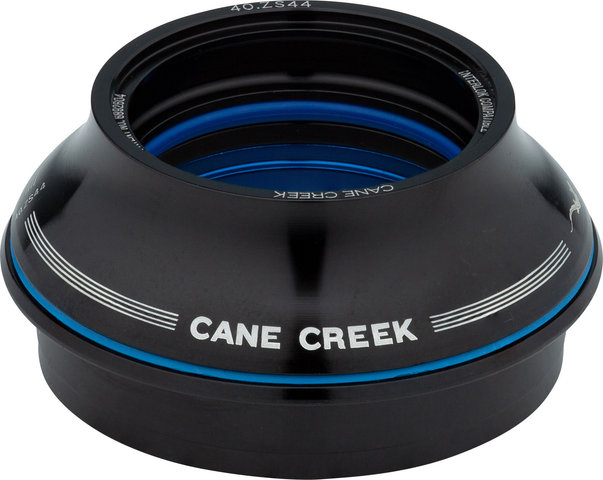

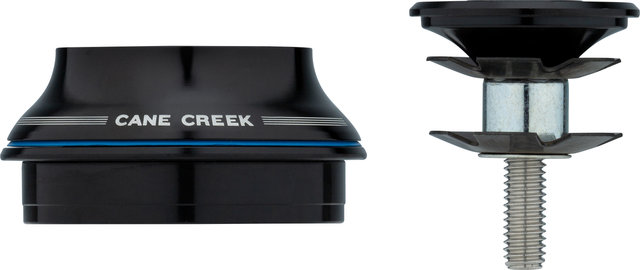

ZS44/28,6 tall:

• Bauart: Semi Integriert (ZS)
• Anwendung: oben
• Gabelschaft: 28,6 mm
• Steuerrohr (Rahmen-Innendurchmesser): 44 mm
• Einbauhöhe: 15 mm
• Herstellernummern: BAA0079K (black) / BAA0079UD (UD Carbon)

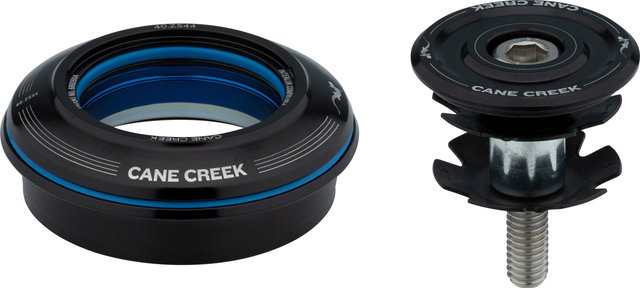

Lieferumfang:

• 1 x Lagerschale Cane Creek oben inkl. Stahllager
• 1 x Steuersatzdeckel Cane Creek
• 1 x Abdeckkappe Cane Creek

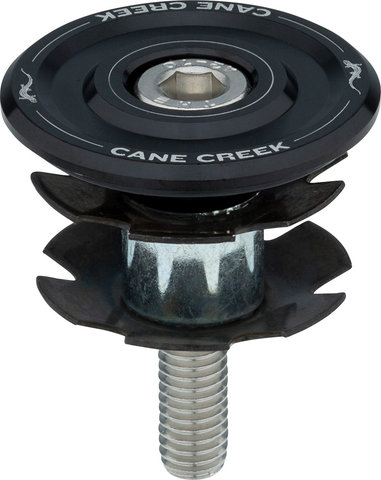

• 1 x Gabelkralle Cane Creek mit Schraube
• 1 x Kompressionsring Cane Creek
• 1 x Zentrierring Cane Creek
