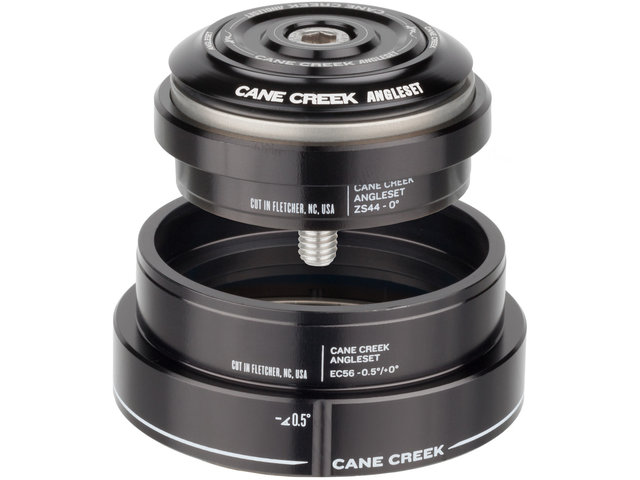

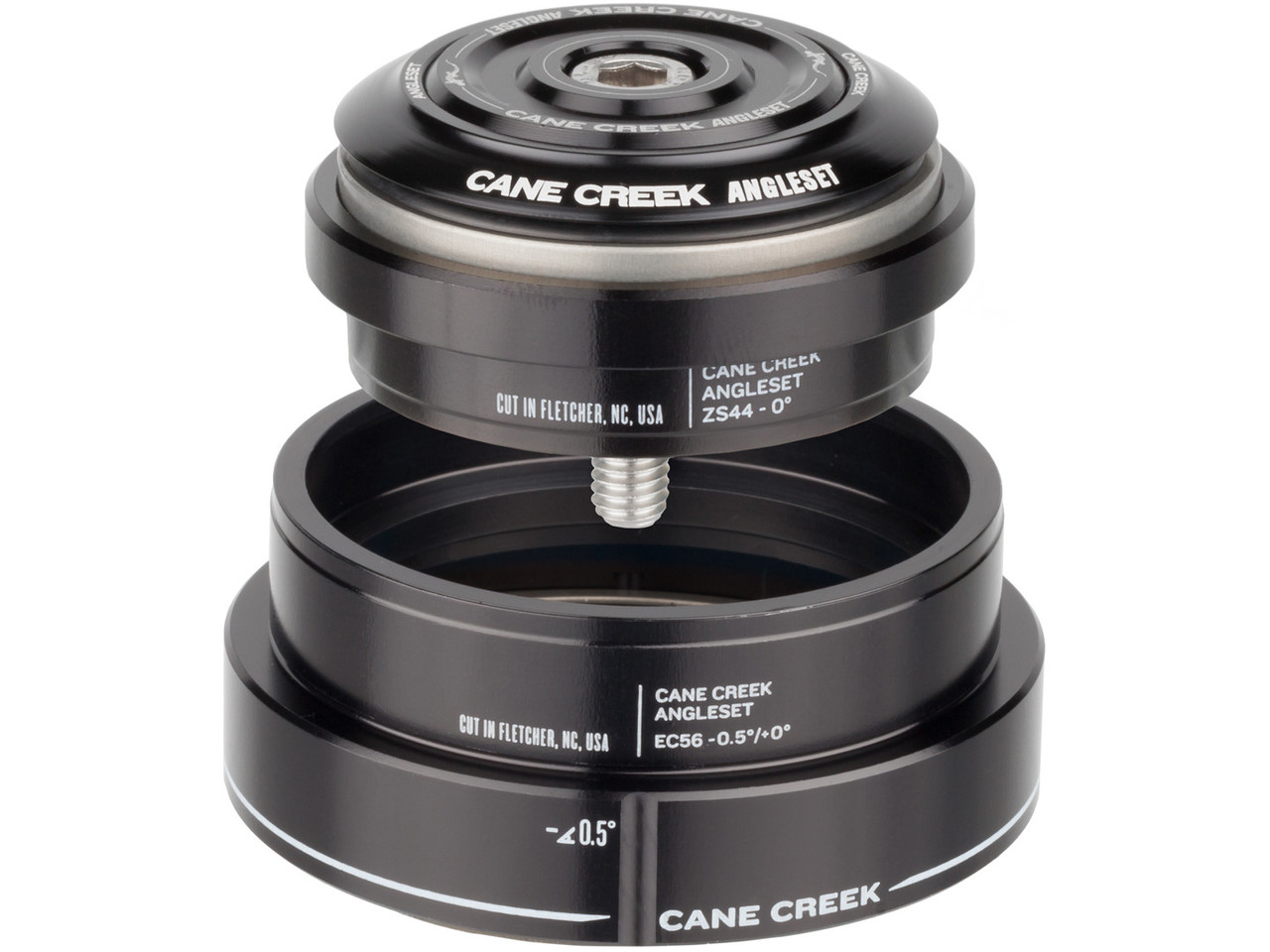

Cane Creek AngleSet Kit ZS44/28,6 - EC56/40 Tapered Steuersatz

Verwendung:
Für 1 1/8" Steuerrohre oben und 1.5" unten in Kombination mit tapered / konischen Gabeln konzipiert.

Spezifikationen:

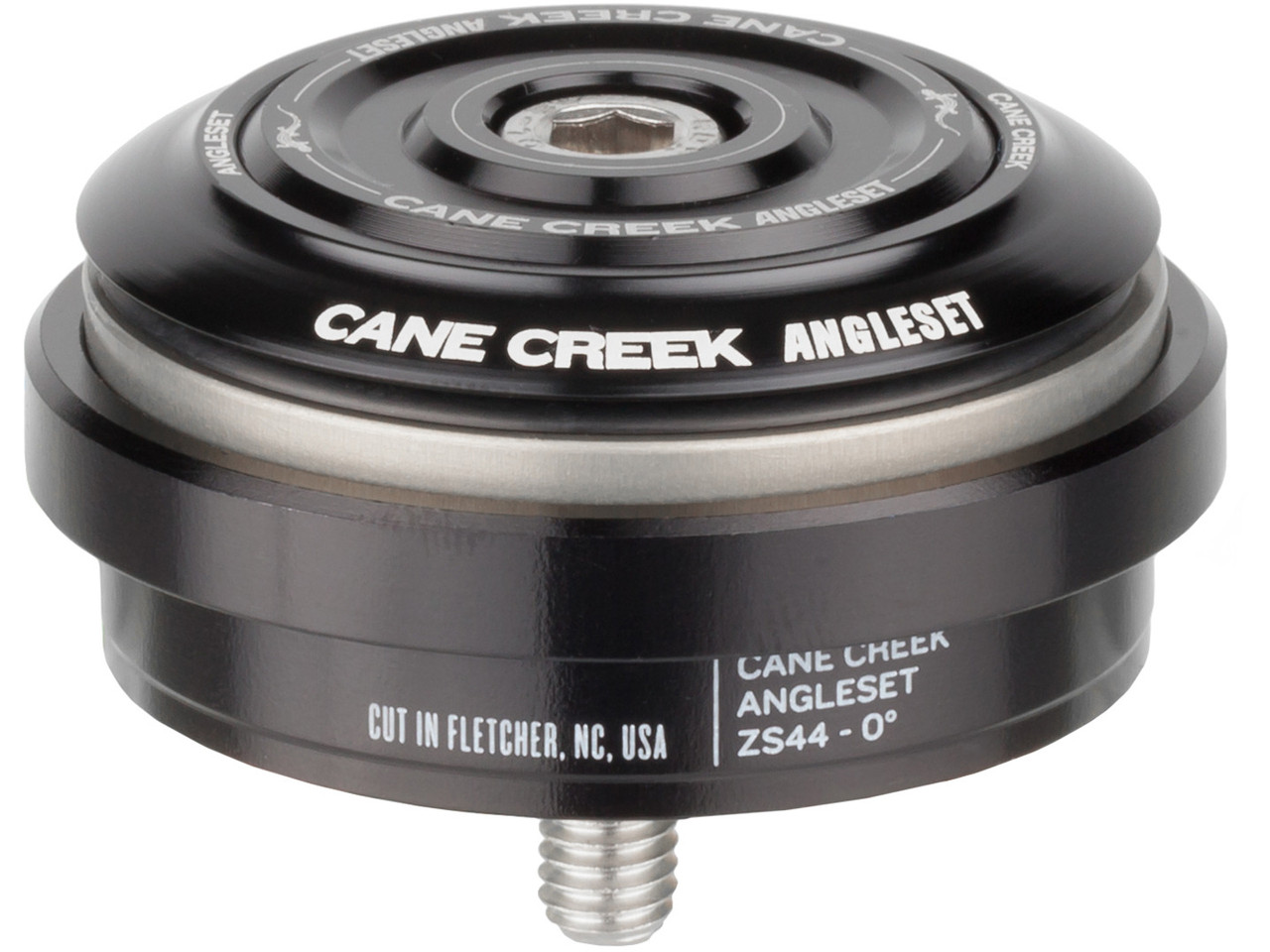

Obere Lagerschale:

Einbaumaß 1 1/8"

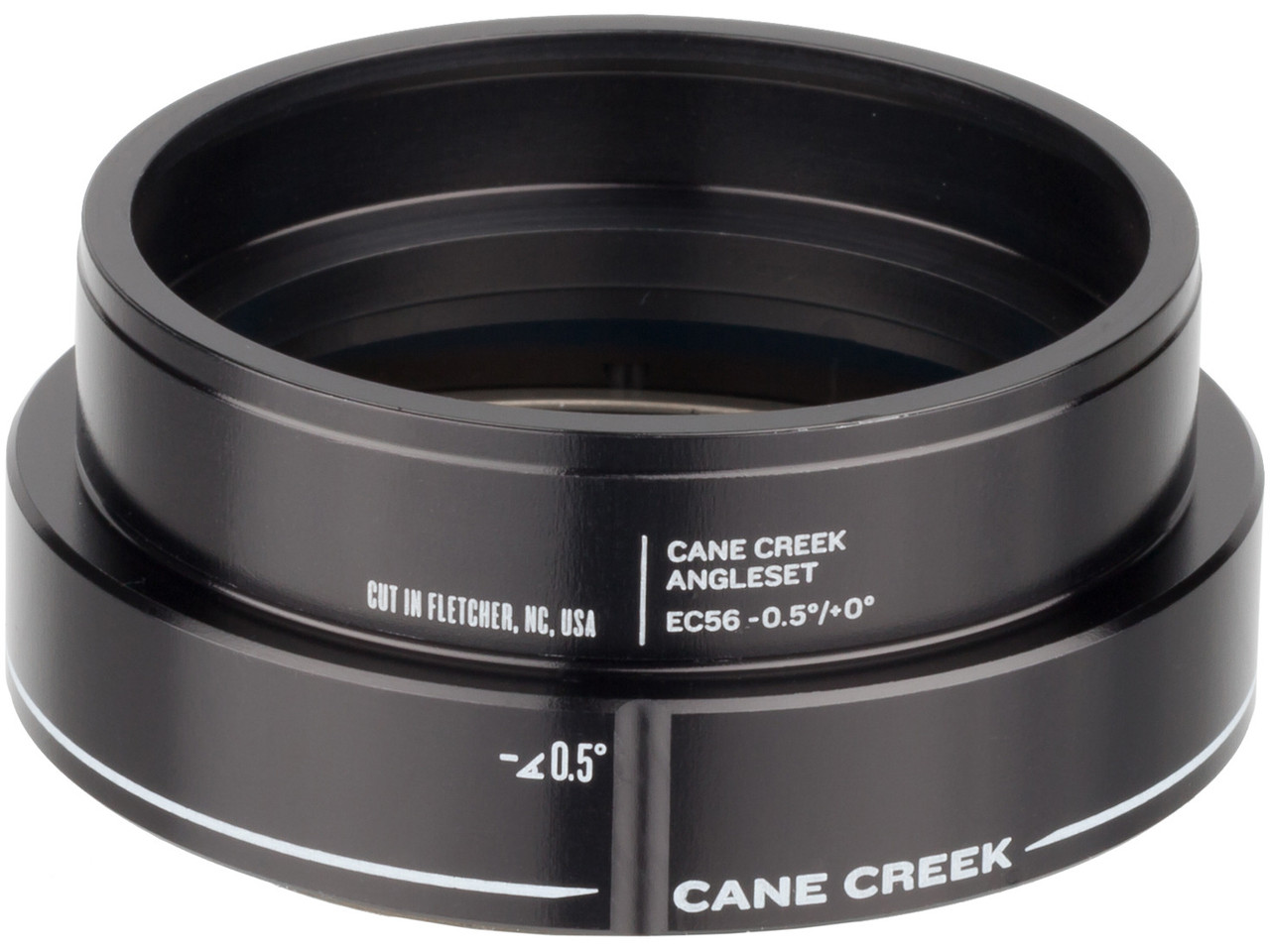

Untere Lagerschale:

Einbaumaß 1.5"

Gabelschaft:

tapered 1 1/8" , 1.5"

Bauart:

Semi Integriert (ZS), Standard Ahead (EC)

Technische Daten:

Material:

Aluminium 7075

Lagerung:

Industrielager

Lagersitz:

45° x 36° (oben)

Features:

• winkelverstellbarer Steuersatz aus 7075er Aluminium
• unabhängig von der Steuerrohrlänge
• selbstjustierender Mechanismus zur genauen Vorspannung
• Einstelloptionen: +/- 0,5°, +/- 1°, +/- 1,5°
• durch Drehung der Versatzschale um 180° entsteht ein flacher oder steilerer Lenkwinkel
• Offset-Lagerschale muss in Flucht zur Rahmenachse eingepresst werden
• zur Winkeländerung ist es nötig die Versatzlagerschale zu wechseln

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatz (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil - vom ersten durch einen Schrägstrich getrennt - gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Ausführungen:

ZS44/28,6 - EC56/40

• Bauart: Semi Integriert (ZS), Standard Ahead (EC)
• Gabelschaft: 28,6 mm
• Konusgabelschaft: 40 mm
• Steuerrohr oben (Rahmen-Innendurchmesser): 44 mm
• Steuerrohr unten (Rahmen-Innendurchmesser): 56 mm
• Lagerwinkel: 45°
• Einbauhöhe oben: 13 mm
• Einbauhöhe unten: 14 mm
• Einstellwinkel: +/- 0.5°, +/- 1°, +/- 1.5°

Herstellernummer:

BAA0504K

Lieferumfang:

• 1 x Lagerschale Cane Creek 0°
• 1 x Lagerschale Cane Creek 0,5°
• 1 x Lagerschale Cane Creek 1,0°
• 1 x Lagerschale Cane Creek 1,5°
• 2 x Industrielager Cane Creek
• 2 x Gimball Cane Creek
• 1 x Zentrierring Cane Creek
• 1 x Gabelkonus Cane Creek 1.5" (40 mm)
• 1 x Abschlusskappe Cane Creek
• 1 x Ahead-Kappe Cane Creek
• 1 x Kralle Cane Creek 1 1/8"
• 1 x Innensechskantschraube Cane Creek
