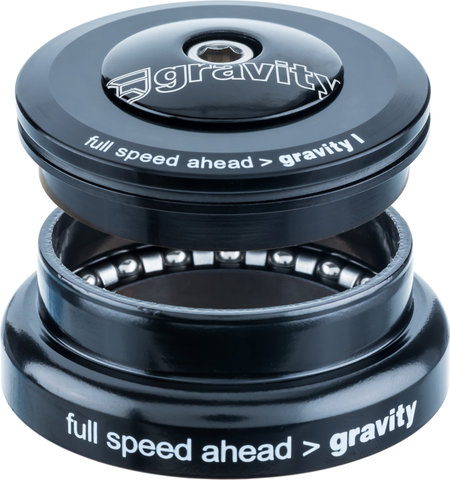

FSA 1 (I/E) ZS49/28,6 - EC49/40 Steuersatz

FSA 1 (I/E) ist ein Steuersatz für durchgehendes 1.5" Steuerrohr in Verbindung mit einem tapered Gabelschaft (1.5" - 1 1/8" ).

Verwendung:

Für 1,5" Steuerrohre oben und unten in Kombination mit 1 1/8" - 1,5" tapered Gabeln konzipiert.

Spezifikationen:

Einsatzbereich:

Enduro, All Mountain

Lagerschale oben:

1,5"

Lagerschale unten:

1,5"

Gabelschaft:

1 1/8" - 1,5" tapered

Bauart:

semi integriert (ZS), External Cup (EC)

Technische Daten:

Material:

Aluminium

Lagerung:

Schrägkugellager (36°/ 45° ACB, oben), CBB Ø 7/32" x20 (unten)

Einpresstiefe oben:

10,7 mm

Einpresstiefe unten:

20 mm

Einbauhöhe oben:

7,1 mm

Einbauhöhe unten:

11,7 mm

Außendurchmesser oben:

49 mm

Innendurchmesser oben:

28,6 mm

Außendurchmesser unten:

49 mm

Innendurchmesser unten:

40 mm

Dichtung:

Blue Seal

Deckel:

Aluminium

Features:

• für Steuerrohr-Innendurchmesser 49,57 mm = Steuerrohr-Außendurchmesser 55 mm
• geschmiedete Lagerschale oben, CNC-bearbeitete Lagerschale unten
• Einbauhöhe insgesamt 18,8 mm

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatzes (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil - vom ersten durch einen Schrägstrich getrennt - gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Herstellernummer:

ZS49/28,6 - EC49/40:

130-0018N

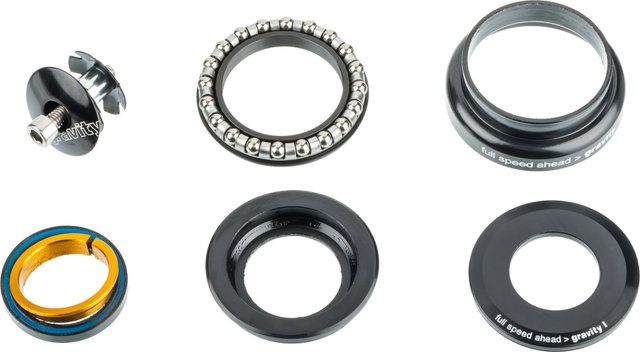

Lieferumfang:

• 1 x Lagerschale FSA 1 oben mit Lager
• 1 x Lagerschale FSA 1 unten mit Lager
• 1 x Steuersatzdeckel FSA
• 1 x Kompressionsring
• 1 x Ahead-Kappe FSA
• 1 x Gabelkralle mit Schraube
• 1 x Gabelkonus
