FSA ACR No.55R IS52/28,6 - IS52/40 Steuersatz - black/IS52/28,6 - IS52/40

FSA ACR No.55R IS52/28,6 - IS52/40 Steuersatz

Artikel-Nr.: 88115

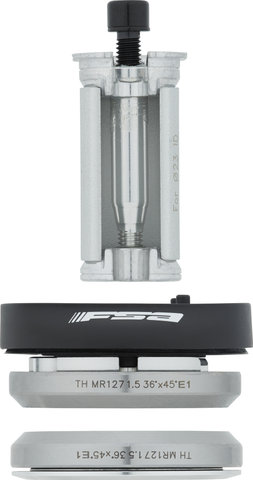

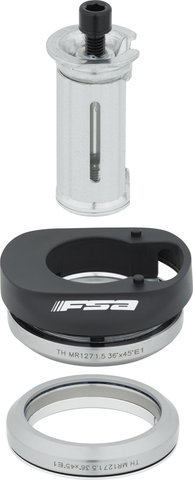

Der ACR No.55R IS52/28,6 - IS52/40 Steuersatz von FSA für ACR- und SMR-Cockpits


Der ACR No.55R von FSA ist ein sehr spezieller integrierter Steuersatz, der für komplett interne Zugführung im Rahmen eines ACR-Cockpits und für semi-interne Zugführung im Rahmen eines SMR-Cockpits zwingend erforderlich ist. Der Steuersatz mit dem S.H.I.S.-Code IS52/28,6 - IS52/40 lässt sich nur mit geraden 1,5" -Steuerrohren und Tapered-Gabeln verwenden. Kombiniere ihn unbedingt mit dem ACR Steuersatzexpander und beachte, dass Dein Rahmen für eine interne Kabelverlegung geeignet sein muss.

Verwendung:

Für 1,5" Steuerrohre in Kombination mit 1 1/8" - 1,5" tapered Gabeln konzipiert.

Spezifikationen:

Einsatzbereich:
Road, Gravel, Cross Country
Bauart:
integriert (IS)
Außendurchmesser oben:
52 mm
Innendurchmesser oben:
28,6 mm
Außendurchmesser unten:
52 mm
Innendurchmesser unten:
40 mm
Steuerrohr:
1,5"
Gabelschaft:
1 1/8" - 1,5" tapered

Technische Daten:

Lagerung:
ACB Chrom-Stahl-Schrägkugellager, 36° x 45°
Einbauhöhe oben:
10,4 mm
Einbauhöhe unten:
0,5 mm
Dichtung:
Black Seal
Deckel:
ACR Top Cover, Nylon

Kompatibilität:

Cockpit:
  • FSA ACR
  • FSA SMR
  • FSA ICR

Rahmen:
  • ausgelegt auf interne Kabelverlegung
  • 1,5" Steuerrohr

Features:

  • speziell für integrierte Kabelverlegung im ACR-/SMR-/ICR-System
  • erhält die volle Drehbarkeit des Lenkers
  • für Steuerrohr-Innendurchmesser 52 mm = Steuerrohr-Außendurchmesser 55,8 mm
  • Gesamtbauhöhe 10,9 mm

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatzes (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil - vom ersten durch einen Schrägstrich getrennt - gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:
Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)
ZS:
Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)
IS:
Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Herstellernummer:

130-0020000010

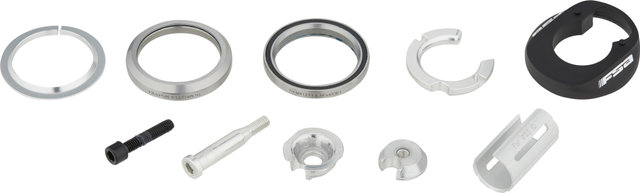

Lieferumfang:

Steuersatz FSA ACR No.55R IS52/28,6 - IS52/40, bestehend aus:
  • 1 x Lager oben
  • 1 x Lager unten
  • 1 x Steuersatzdeckel ACR Top Cover
  • 1 x ACR Compressor Steuersatzexpander
  • 1 x Kompressionsring
  • 1 x Gabelkonus


Gewicht:

  • black/IS52/28,6 - IS52/40: 92 g
  • 100 Tage Rückgaberecht
  • Online seit 1998

Ausführungen:

  • black/IS52/28,6 - IS52/40, verfügbar
    60,58€
