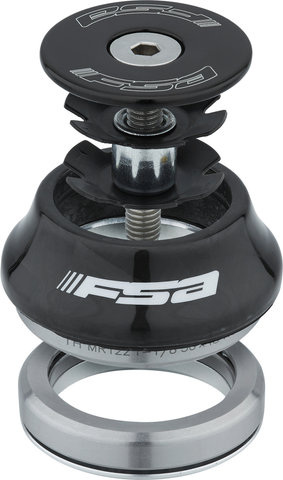

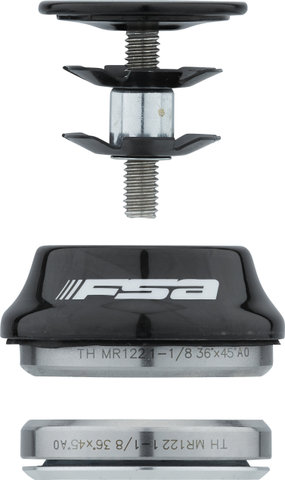

FSA Orbit IS Carbon IS41/28,6 - IS41/30 Steuersatz

FSA Orbit IS ist ein integrierter Steuersatz für 1 1/8" Gabelschaft mit Carbon-Deckel.

Verwendung:

Für 1 1/8" Steuerrohre oben und unten in Kombination mit Standard 1 1/8" Gabeln konzipiert.

Spezifikationen:

Einsatzbereich:

Road, Cross Country, City

Lager oben:

1 1/8"

Lager unten:

1 1/8"

Gabelschaft:

1 1/8"

Bauart:

integriert (IS)

Technische Daten:

Lagerung:

Schrägkugellager (36°/ 45° ACB)

Einbauhöhe oben:

16 mm

Einbauhöhe unten:

1 mm

Außendurchmesser oben:

41 mm

Innendurchmesser oben:

28,6 mm

Außendurchmesser unten:

41 mm

Innendurchmesser unten:

30 mm

Dichtung:

Black Seal

Deckel:

Carbon, 15 mm

Features:

• für 41,2 mm Steuerrohr-Innendurchmesser = 45 mm Steuerrohr-Außendurchmesser
• Einbauhöhe insgesamt 17 mm

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatzes (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil - vom ersten durch einen Schrägstrich getrennt - gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Herstellernummer:

IS41/28,6 - IS41/30:

121-0345

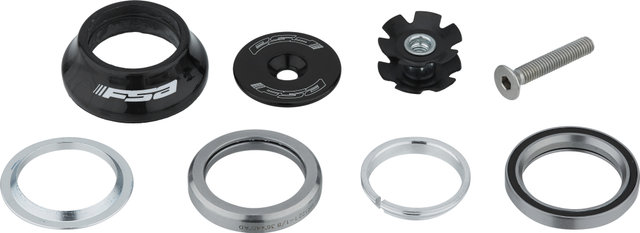

Lieferumfang:

• 1 x Lager FSA Orbit IS oben
• 1 x Lager FSA Orbit IS unten
• 1 x Steuersatzdeckel FSA Carbon
• 1 x Kompressionsring
• 1 x Ahead-Kappe FSA
• 1 x Gabelkralle mit Schraube
• 1 x Gabelkonus
