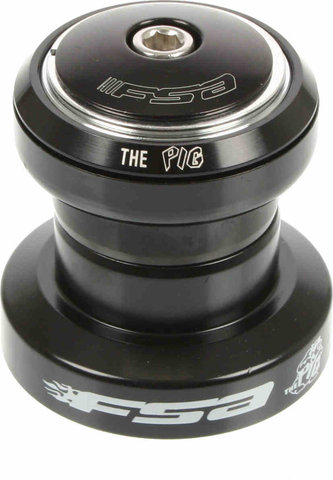

FSA The Pig EC34/28,6 - EC34/30 Steuersatz

FSA The Pig ist ein Heavy Duty External Cup-Steuersatz für 1 1/8" Gabelschaft.

Verwendung:

Für 1 1/8" Steuerrohre oben und unten in Kombination mit Standard 1 1/8" Gabeln konzipiert.

Spezifikationen:

Einsatzbereich:

BMX, Dirtjump & Slopestyle

Lagerschale oben:

1 1/8"

Lagerschale unten:

1 1/8"

Gabelschaft:

1 1/8"

Bauart:

External Cup (EC)

Technische Daten:

Material:

Stahl (CrMo)

Lagerung:

CBB Ø 5/32" x20 (oben), CBB Ø 1/4" x15B (unten)

Einpresstiefe oben:

9 mm

Einpresstiefe unten:

9 mm

Einbauhöhe oben:

15,4 mm

Einbauhöhe unten:

13,6 mm

Außendurchmesser oben:

34 mm

Innendurchmesser oben:

28,6 mm

Außendurchmesser unten:

34 mm

Innendurchmesser unten:

30 mm

Deckel:

Aluminium

Features:

• geschmiedete obere und untere Lagerschalen aus Stahl
• Laserlogos
• Einbauhöhe insgesamt 29 mm

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatzes (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil - vom ersten durch einen Schrägstrich getrennt - gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Herstellernummer:

EC34/28,6 - EC34/30:

141-1005

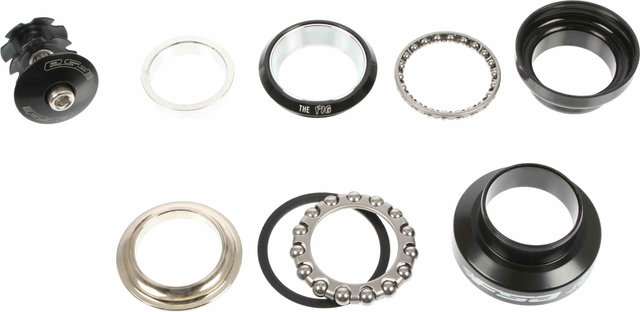

Lieferumfang:

• 1 x Lagerschale FSA The Pig oben mit Lager
• 1 x Lagerschale FSA The Pig unten mit Lager
• 1 x Steuersatzdeckel FSA
• 1 x Kompressionsring
• 1 x Ahead-Kappe FSA
• 1 x Gabelkralle mit Schraube
• 1 x Gabelkonus
