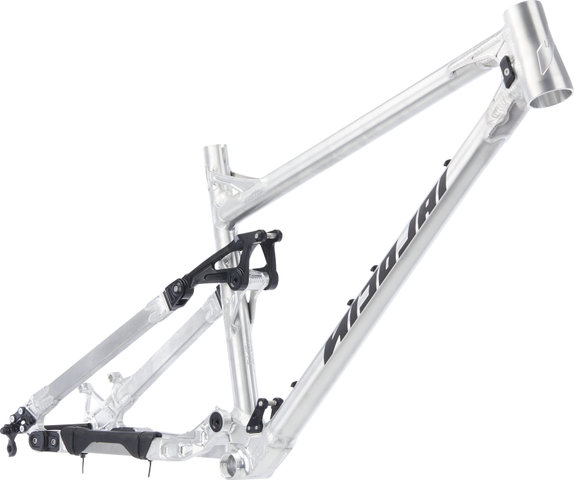

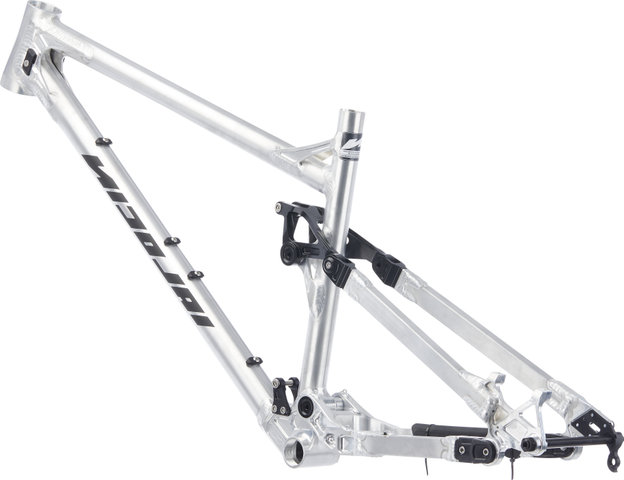

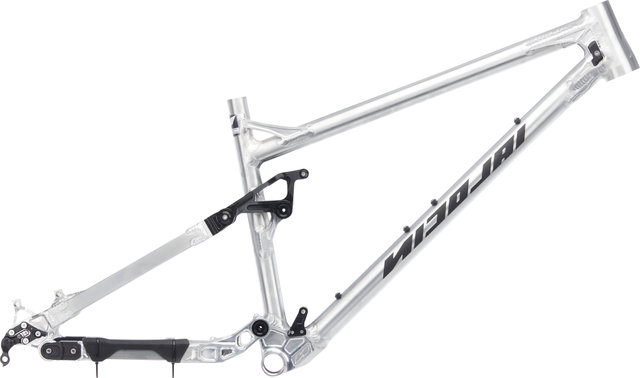

Nicolai Saturn 16 29" Rahmen

Der Nicolai Saturn 16 Rahmen - Grundlage für ein vielseitiges Enduro-Bike

Der Saturn 16 Rahmen von Nicolai ist die Basis für ein Enduro-Fully, das nicht nur bei Wettkämpfen, sondern auch auf All-Mountain-Tagestouren seine Stärken ausspielt. Die GEOLUTION-Trail-Geometrie mit aufrechterer Sitzposition ist weniger rennorientiert als beim G1 und verspricht vor allem Wendigkeit, Kletterfreudigkeit und Abfahrtsqualitäten. So meisterst Du steile Anstiege und kannst bergab richtig Gas geben. Die zentrale Sitzposition sorgt dabei für eine optimale Kontrolle. Außerdem eröffnen sich Dir vielseitige Möglichkeiten zum Feintuning. Hier sind die Druckstreben-Mutatoren für die Verwendung mit 29" -Laufrädern bereits vorinstalliert, durch den Tausch der Mutatoren ist jedoch auch ein 27,5" - oder ein Mullet-Setup mit 29" vorne und 27,5" hinten oder eine Anpassung von Tretlagerhöhe und Lenkwinkel möglich. Bei einem Aufbau mit 27,5" kannst Du aus den standardmäßigen 150 mm Federweg durch die Verwendung eines Dämpfers mit mehr Hub sogar 160 mm machen. Durch den Austausch des Schwingen-Mutators kannst Du die Kettenstrebenlänge auf Deine Bedürfnisse hin optimieren. Auch an verschiedene Dämpfertypen ist gedacht: Um das Optimum sowohl aus einem Luft- als auch aus einem Stahlfederdämpfer herauszuholen, ist die untere Dämpferaufnahme austauschbar (standardmäßig Aufnahme mit 21 mm Offset für eher lineare Luft- oder Stahlfederdämpfer verbaut). So ist eine jeweils optimale Kennlinie möglich. Vierfach gedichtete Kugellager minimieren den Wartungsbedarf. Durch die sorgfältige Verschweißung wird der Rahmen besonders robust und es entstehen die charakteristischen Nicolai Schweißnähte.

Spezifikationen:

Einsatzbereich:

Enduro, All Mountain

Laufradgröße:

29"

Federweg:

150 mm

Rahmengrößen:

S, M, L, XL, XXL

Material Hauptrahmen:

Aluminium (7020-T6)

Material Hinterbau:

Aluminium (7020-T6)

Kinematik:

Viergelenker

Technische Daten:

Laufradstandard:

12 x 148 mm (Boost)

Achsstandard:

12 mm Steckachse

Sattelstütze (Ø):

30,9 mm

Sattelklemme (Ø):

34,9 mm

Steuersatz:

ZS44/28,6 - ZS56/40 (oben zu unten)

Gabelschaft empf.:

1 1/8" - 1,5" tapered

Gabeleinbaulänge empf.:

575 mm

Gabelfederweg empf.:

150 - 160 mm

Innenlagerstandard:

BSA

Gehäusebreite:

73 mm

Kettenführung:

ISCG 05

Bremsaufnahme:

Disc PM7 (direct mount 180 mm)

Umwerferaufnahme:

Umwerferbefestigung nicht möglich

Dämpfereinbaulänge:

230 mm

Dämpferhub:

60 mm

Dämpfereinbaubreite:

22,2 x 8 mm / 20,0 x 8 mm

Flaschenhalteraufnahmen:

1

Freigaben:

Bremsscheibengröße max.:

203 mm

Reifengröße max.:

29 x 2,4"

Kettenblattanzahl:

1-fach

Gabeleinbaulänge max.:

575 mm

Hinweise des Herstellers:

Der Rahmen ist für die Verwendung von Gabeln mit maximal 36 mm Standrohrdurchmesser freigegeben.
Für die Größen S und M muss zwingend ein BlockLock Steuersatz verwendet werden.

Features:

• Mutatoren für 29" vorinstalliert, Rahmen kann aber auch als Mullet oder 27,5" aufgebaut werden (hierfür Tausch der Druckstreben-Mutatoren erforderlich)
• bei 27,5" -Aufbau Federweg auf 160 mm verlängerbar mit Dämpfermaß 230 x 65 mm
• untere Standard-Dämpferaufnahme mit 21 mm Offset zur oberen Aufnahme mit progressiver Anlenkung v. a. für lineare Luft- oder Stahlfederdämpfer (Tausch der Dämpferaufnahme mit 14 mm Offset für progressive Dämpfer möglich)
• interne Zugführung für Sattelstütze
• topologieoptimiertes Design für möglichst leichte und steife Rahmenbestandteile
• vierfach gedichtete Kugellager
• sorgfältige Fertigung, langlebige Konstruktion
• kurzer Vorbau empfohlen
• für 44 mm Gabelvorlauf konzipiert
• für 3 mm ZS Steuersatzhöhe
• Steuersatz-Mindesteinpresstiefe unten 9 mm
• mit ISCG-Aufnahme
• Made in Germany

Technologien:

Mutator
Mutatoren sind Bauteile, die an Lagerpunkten vollgefederter Hinterbauten zum Einsatz kommen. Sie sind in verschiedenen Größen erhältlich und können ausgetauscht werden, dies ermöglicht ein Feintuning der Geometrie sowie die Verwendung verschiedener Laufradgrößen. Am Saturn 16 kommen Druckstreben- und Schwingen-Mutatoren zum Einsatz. Der Druckstreben-Mutator zwischen Sitzstrebe und Umlenkhebel dient der Anpassung an verschiedene Laufradgrößen, so kannst Du den Rahmen auch mit 27,5" -Laufrädern oder als Mullet (29" vorne, 27,5" hinten) aufbauen. Auch Lenkwinkel und Tretlagerhöhe können hiermit beeinflusst werden. Der Schwingen-Mutator ist für die Feineinstellung der Kettenstrebenlänge geeignet, was Auswirkungen auf Schwerpunkt, Handling, Wendigkeit und Laufruhe hat.

GEOLUTION Trail
GEOLUTION Trail ist eine moderatere Variante des Enduro-Konzepts und hat agiles, laufruhiges und kletterfreudiges Fahrverhalten zum Ziel.
GEOLUTION ist ein Geometrie-Konzept, das von Nicolai und Chris Porter entwickelt wurde. Es basiert auf der Erkenntnis, dass ein längerer Radstand, ein flacherer Lenkwinkel und ein steilerer Sitzwinkel das Fahrrad schneller, laufruhiger, kletterfreudiger und sicherer machen. Du wirst durch den langen Reach, den steilen Sitzwinkel und den langen Radstand mit einer sportlich entspannten Sitzposition zentral in das Fahrrad integriert. Das komplexe Thema lässt sich vereinfacht auf 4 Vorteile herunterbrechen, welche sowohl Profis als auch Anfängern einen deutlichen Mehrwert bieten: bestes Klettervermögen (Front steigt nicht), keine Überschlagsgefühle bergab, der Fahrer sitzt und steht im Rad integriert (mehr Kontrolle), höhere Kurvengeschwindigkeit (mehr Grip auf dem Vorderrad).

7020-T6 Aluminium
Aluminium ist nicht gleich Aluminium! Nicolai verwendet für Rahmen ausschließlich die Legierung 7020-T6 (AlZn4,5Mg1). Im Vergleich zu Aluminium 6061-T6 weist diese Sorte sehr viel bessere Festigkeitswerte auf. Die Zugfestigkeit von 7020er gegenüber 6061er Aluminium ist rund ein Drittel höher. Die Elastizitätsgrenze ist rund ein Fünftel höher. Diese Eigenschaften gepaart mit hochwertiger Schweißbearbeitung lassen einen Fahrradrahmen entstehen, der in Bezug auf Dauerhaltbarkeit dem Durchschnitt weit überlegen ist. Im Vergleich zu Carbon ist Aluminium sehr viel robuster und zäher, sodass Aufsetzen, Stürze oder Steinschläge der Struktur nichts anhaben können.

RADO
Damit Du auf dem Trail auch jede Spur triffst, montiert Nicolai an allen Rahmen ein formschlüssig verschiebbares, austauschbares Ausfallende zur Spur- und Sturzeinstellung. Durch die unterschiedlich gefrästen, rechten Ausfallenden zum Justieren des Sturzes muss das Heck nach der Montage nur noch gering nachgerichtet werden. Das entlastet das Material. Die jeweilige Sturzhöhe ist mit den Ziffern 0, 1, 2 oder -1 und -2 in das RADO eingefräst. Nachdem Spur und Sturz eingestellt sind, wird das RADO ab Werk mit einem Stift fixiert. Dadurch ist die Originaleinstellung beim Austausch leicht reproduzierbar. Nur so kann der Hersteller garantieren, dass Nicolai Produkte auf der Strecke präzise funktionieren.

Geometrie:

(basierend auf einer Gabeleinbaulänge von 575 mm)
S:

Empfohlene Körpergröße:

164 - 172 cm

Stack:

618 mm

Reach:

465 mm

Sitzrohrlänge:

405 mm

Effektive Oberrohrlänge:

593 mm

Steuerrohrlänge:

110 mm

Kettenstrebenlänge:

447 mm

Radstand:

1247 mm

BB Drop:

32 mm

Sitzwinkel:

78,25°

Lenkwinkel:

64,0°

Sitzrohrüberstand:

45 mm

Druckstreben-Mutator:

3,5 mm

Schwingen-Mutator:

41 mm

M:

Empfohlene Körpergröße:

170 - 180 cm

Stack:

618 mm

Reach:

490 mm

Sitzrohrlänge:

440 mm

Effektive Oberrohrlänge:

620 mm

Steuerrohrlänge:

110 mm

Kettenstrebenlänge:

447 mm

Radstand:

1272 mm

BB Drop:

32 mm

Sitzwinkel:

78,25°

Lenkwinkel:

64,0°

Sitzrohrüberstand:

80 mm

Druckstreben-Mutator:

3,5 mm

Schwingen-Mutator:

41 mm

L:

Empfohlene Körpergröße:

178 - 188 cm

Stack:

635 mm

Reach:

515 mm

Sitzrohrlänge:

455 mm

Effektive Oberrohrlänge:

647 mm

Steuerrohrlänge:

130 mm

Kettenstrebenlänge:

447 mm

Radstand:

1306 mm

BB Drop:

32 mm

Sitzwinkel:

78,25°

Lenkwinkel:

64,0°

Sitzrohrüberstand:

80 mm

Druckstreben-Mutator:

3,5 mm

Schwingen-Mutator:

41 mm

XL:

Empfohlene Körpergröße:

185 - 195 cm

Stack:

654 mm

Reach:

535 mm

Sitzrohrlänge:

475 mm

Effektive Oberrohrlänge:

671 mm

Steuerrohrlänge:

150 mm

Kettenstrebenlänge:

453 mm

Radstand:

1340 mm

BB Drop:

32 mm

Sitzwinkel:

78,25°

Lenkwinkel:

64,0°

Sitzrohrüberstand:

80 mm

Druckstreben-Mutator:

6,5 mm

Schwingen-Mutator:

47 mm

XXL:

Empfohlene Körpergröße:

193 - 202 cm

Stack:

672 mm

Reach:

555 mm

Sitzrohrlänge:

520 mm

Effektive Oberrohrlänge:

695 mm

Steuerrohrlänge:

170 mm

Kettenstrebenlänge:

453 mm

Radstand:

1369 mm

BB Drop:

32 mm

Sitzwinkel:

78,25°

Lenkwinkel:

64,0°

Sitzrohrüberstand:

80 mm

Druckstreben-Mutator:

6,5 mm

Schwingen-Mutator:

47 mm

Ausführungen:

Wunschfarbe:
Bei diesem Produkt handelt es sich um ein Custom-Rahmenkit, die Verkaufspreise sind Basispreise. Für eine individuelle Beratung zu den Auswahloptionen von Farbe, Rahmengröße- und -details, Tailor-Made-Varianten sowie weiteren Fragen zum Thema Nicolai kontaktiere bitte unseren Service.
Da jeder Nicolai Rahmen nach Deinen Wünschen für Dich angefertigt wird, wird er in den Produktionsplan von Nicolai aufgenommen. Abhängig von Farbe, Sonderwünschen und Modell kann eine Produktion zwischen 2 und 12 Wochen dauern. Eine genauere Information zu Deinem gewünschten Modell erhältst Du auf Anfrage bei unserem Kundenservice.

factory raw:
Bei " factory raw" erhältst Du einen Rahmen der gewählten Größe in unbeschichtetem Alu-Finish.

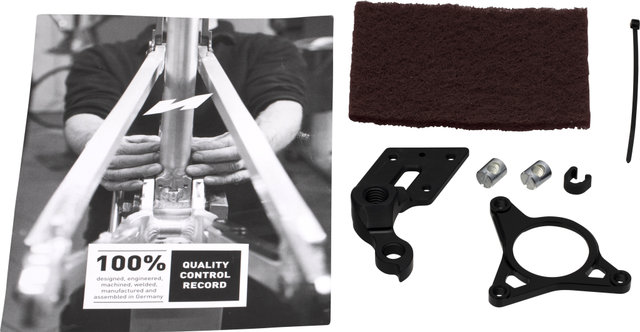

Lieferumfang:

• 1 x Rahmen Nicolai Saturn 16
• 1 x Steckachse Nicolai
• 1 x Ersatz-Schaltauge Nicolai
• 1 x ISCG-Aufnahme
• 2 x Quergewindebolzen für Bremsaufnahme
• 1 x Zugführungsclip
• 1 x Kabelbinder
• 1 x Poliervlies (nur factory raw)
