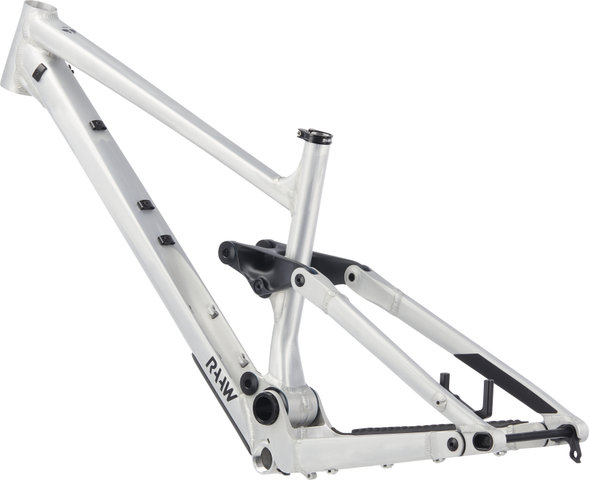

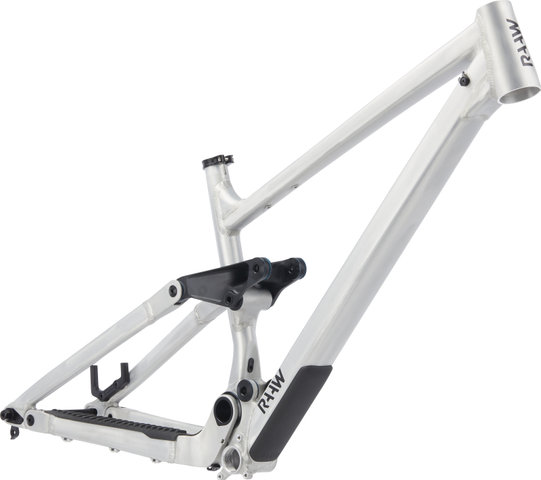

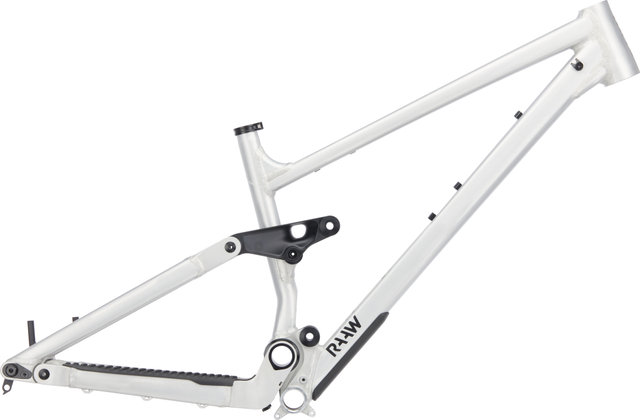

RAAW Mountain Bikes Jibb 29" Rahmenkit

Das RAAW Mountain Bikes Jibb 29" Rahmenkit ist durchdacht und verspielt

Das Jibb Rahmenkit von RAAW Mountain Bikes für 29" ist die perfekte Grundlage für ein spielerisches Trailbike, bei dem Du jederzeit die Richtung bestimmst. Ob ein tourenlastiger All-Mountain-Aufbau mit Luftdämpfer oder ein Jibb mit Stahlfederdämpfer für den Enduro-Einsatz, Du hast die Wahl. Wie schon beim Madonna V2.2 setzen RAAW auch beim Jibb jetzt auf ein eigenes Steckachssystem, welches die Steifigkeit erhöht und das Lockern der Achse während der Fahrt verhindert. Das Design unterstützt einen aktiven Fahrstil und verleiht Dir Selbstvertrauen und Kontrolle. Die ausgewogene Geometrie ermöglicht eine zentrale Sitzposition und sorgt für ausreichend Traktion. Beim Jibb ist dieselbe Detailverliebtheit erkennbar wie beim Geschwisterbike Madonna. So ist beispielsweise auch beim Jibb die Bremsaufnahme ein eigenes Bauteil. Für verschiedene Bremsscheibengrößen benötigst Du also keine zusätzlichen Adapter und die präzise Ausrichtung des Bremssattels ist kein Problem. An zwei Schraubgewinden am Oberrohr kannst Du eine Zubehörtasche (nicht im Lieferumfang) für Werkzeug und Ausrüstung befestigen, so hast Du das Wichtigste immer dabei. Die Dämpferhardware wird bereits mitgeliefert, sodass Du keine Einbaubuchsen benötigst. Mit Steckachse, Steuersatz, Sattelklemme und Schutzfolien-Kit hast Du bereits die Basics für Deinen Aufbau parat.

Spezifikationen:

Einsatzbereich:

All Mountain, Enduro

Laufradgröße:

29"

Federweg:

135 mm

Rahmengrößen:

S, M, L, XL

Material Hauptrahmen:

Aluminium (6066-T6)

Material Hinterbau:

Aluminium (6066-T6)

Kinematik:

Viergelenk-Hinterbau

Technische Daten:

Einbaubreite Hinterrad:

12 x 148 mm (Boost)

Achsstandard:

12 mm Steckachse

Sattelstütze (Ø):

31,6 mm

Sattelklemme (Ø):

35 mm

Steuersatz:

ZS44 - ZS56 (oben zu unten)

Gabelschaft empfl.:

1 1/8" - 1,5" tapered

Gabeleinbaulänge empfl.:

560 mm

Gabelfederweg empfl.:

150 - 160 mm

Innenlagerstandard:

BSA

Gehäusebreite:

73 mm

Kettenführung:

ISCG05

Bremsaufnahme:

Disc PM8

Umwerferaufnahme:

Umwerferbefestigung nicht möglich

Dämpfereinbaulänge:

185 mm

Dämpferhub:

55 mm

Dämpferaufnahme:

Trunnion

Flaschenhalteraufnahmen:

1

Freigaben:

Gewichtsbeschränkung:

130 kg (Gesamtgewicht)

Bremsscheibengröße max.:

203 mm

Reifengröße max.:

29 x 2,6"

Kettenblattanzahl:

1-fach

Kettenblattgröße max.:

1-fach 36 Zähne

Gabeleinbaulänge max.:

576 mm

Features:

• feinfühlige, geschmeidige Federung durch hohes Übersetzungsverhältnis zu Beginn des Federwegs und Einsatz von Industrielagern
• gleichmäßig abnehmendes Übersetzungsverhältnis mit ca. 15 % Progression am Ende des Federwegs
• wartungsarm dank komplett abgedichteter Drehpunkte
• schmutzunempfindliches Rahmendesign
• großzügige Reifenfreiheit
• Federgabel mit 44 mm Vorlauf empfohlen
• maximale Einstecktiefe für Sattelstützen 205 mm (S), 230 mm (M), 255 mm (L), 280 mm (XL)
• außen verlegte Züge zur einfachen Wartung ohne Scheuern oder Klappern
• interne Kabelführung für Sattelstütze im Sitzrohr möglich
• durch austauschbare Bremsaufnahme mit Scheibenbremsadapter für 180 mm auch Montage einer 180-mm-Bremsscheibe möglich
• Anpassung der Kettenstrebenlänge mit Inserts für die Ausfallenden möglich

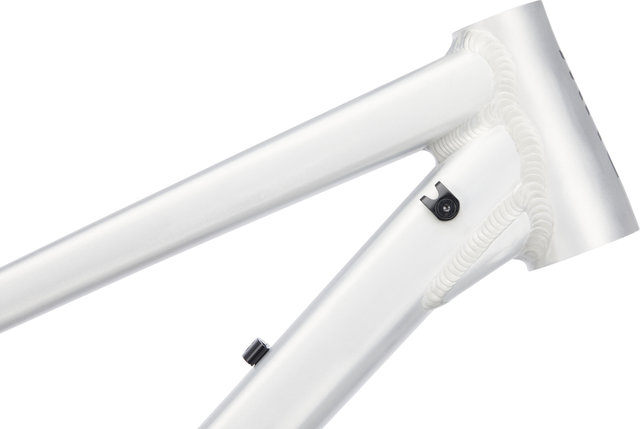

• zwei Gewinde am Oberrohr zur Befestigung von Zubehörtaschen oder beispielsweise einer Wolf Tooth Components B-RAD Mini Strap Mount Zubehörhalterung

Geometrie:

(basierend auf einer Gabeleinbaulänge von 560 mm)
S:

Empfohlene Körpergröße:

158 - 170 cm

Stack:

608 mm

Reach:

420 mm

Sitzrohrlänge:

395 mm

Effektive Oberrohrlänge:

561 mm

Steuerrohrlänge:

100 mm

Kettenstrebenlänge:

440 mm

Radstand:

1172 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

74,5°

Sitzwinkel (virtuell):

77,5°

Lenkwinkel:

65,5°

M:

Empfohlene Körpergröße:

167 - 180 cm

Stack:

622 mm

Reach:

445 mm

Sitzrohrlänge:

420 mm

Effektive Oberrohrlänge:

589 mm

Steuerrohrlänge:

115 mm

Kettenstrebenlänge:

440 mm

Radstand:

1203 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

74,5°

Sitzwinkel (virtuell):

77,5°

Lenkwinkel:

65,5°

L:

Empfohlene Körpergröße:

177 - 190 cm

Stack:

636 mm

Reach:

470 mm

Sitzrohrlänge:

445 mm

Effektive Oberrohrlänge:

619 mm

Steuerrohrlänge:

130 mm

Kettenstrebenlänge:

445 mm

Radstand:

1240 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

74,5°

Sitzwinkel (virtuell):

77,5°

Lenkwinkel:

65,5°

XL:

Empfohlene Körpergröße:

186 - 199 cm

Stack:

649 mm

Reach:

495 mm

Sitzrohrlänge:

470 mm

Effektive Oberrohrlänge:

648 mm

Steuerrohrlänge:

145 mm

Kettenstrebenlänge:

450 mm

Radstand:

1276 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

74,5°

Sitzwinkel (virtuell):

77,5°

Lenkwinkel:

65,5°

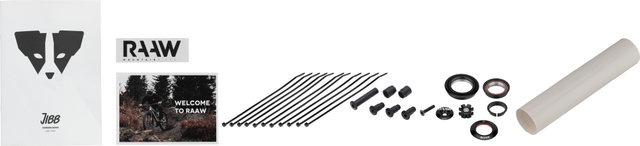

Lieferumfang:

• 1 x Rahmen RAAW Mountain Bikes Jibb
• 1 x Steckachse RAAW Mountain Bikes
• 1 x Steuersatz Acros
• 1 x Sattelklemme RAAW Mountain Bikes
• 1 x Scheibenbremsadapter RAAW Mountain Bikes PM8
• 2 x Dämpfer Spacer RAAW Mountain Bikes
• 1 x Dämpfer Achse RAAW Mountain Bikes
• 1 x Schutzfolien-Kit matt
• 11 x Kabelbinder
• 1 x Aufkleber
