Reset Racing Druckstück für Presswerk

Druckstück-Adapter als Zubehör für das Reset Presswerk Ein- und Auspresswerkzeug. Zusätzlich ist ein passendes Hülsen-Gegenstück nötig.

Hinweis:

Bei den Adaptern Typ 1, 2 und 3 wird zusätzlich die Sonderspindel M10 auf M8 sowie die Spannmutter M8 benötigt.

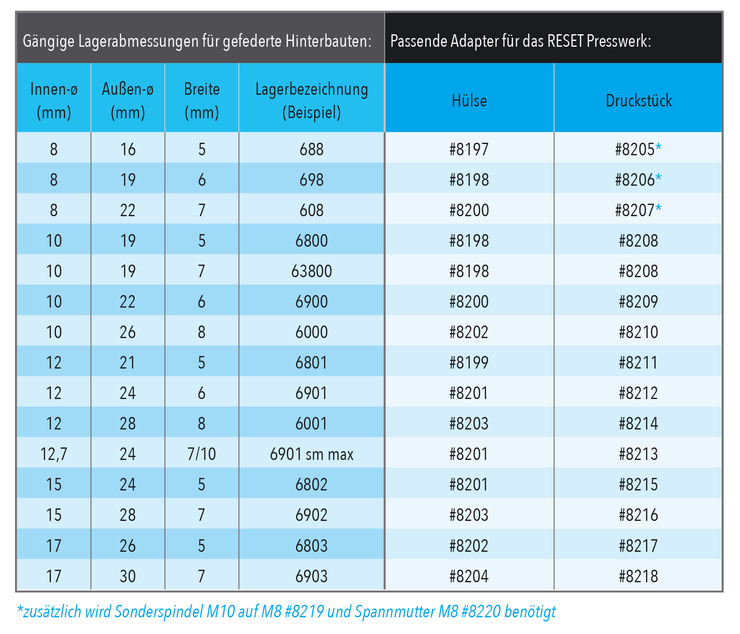

Ausführungen:

Typ 1:

• Lagermaße (innen x außen x Breite): 8 x 16 x 5 mm
• Lagerkennung: z. B. 688
• Passende Hülse: 8197 (= Typ 1)
• Herstellernummer: 8205

Typ 2:

• Lagermaße (innen x außen x Breite): 8 x 19 x 6 mm
• Lagerkennung: z. B. 698
• Passende Hülse: 8198 (= Typ 2)
• Herstellernummer: 8206

Typ 3:

• Lagermaße (innen x außen x Breite): 8 x 22 x 7 mm
• Lagerkennung: z. B. 608
• Passende Hülse: 8200 (= Typ 3)
• Herstellernummer: 8207

Typ 4:

• Lagermaße (innen x außen x Breite): 10 x 19 x 5 mm, 10 x 19 x 7 mm
• Lagerkennung: z. B. 6800, 63800
• Passende Hülse: 8198 (= Typ 2)
• Herstellernummer: 8208

Typ 5:

• Lagermaße (innen x außen x Breite): 10 x 22 x 6 mm
• Lagerkennung: z. B. 6900
• Passende Hülse: 8200 (= Typ 3)
• Herstellernummer: 8209

Typ 6:

• Lagermaße (innen x außen x Breite): 10 x 26 x 8 mm
• Lagerkennung: z. B. 6000
• Passende Hülse: 8202 (= Typ 4)
• Herstellernummer: 8210

Typ 7:

• Lagermaße (innen x außen x Breite): 12 x 21 x 5 mm
• Lagerkennung: z. B. 6801
• Passende Hülse: 8199 (= Typ 5)
• Herstellernummer: 8211

Typ 8:

• Lagermaße (innen x außen x Breite): 12 x 24 x 6 mm
• Lagerkennung: z. B. 6901
• Passende Hülse: 8201 (= Typ 6)
• Herstellernummer: 8212

Typ 9:

• Lagermaße (innen x außen x Breite): 12,7 x 24 x 7/10 mm
• Lagerkennung: z. B. 6901 sm max
• Passende Hülse: 8201 (= Typ 6)
• Herstellernummer: 8213

Typ 10:

• Lagermaße (innen x außen x Breite): 12 x 28 x 8 mm
• Lagerkennung: z. B. 6001
• Passende Hülse: 8203 (= Typ 7)
• Herstellernummer: 8214

Typ 11:

• Lagermaße (innen x außen x Breite): 15 x 24 x 5 mm
• Lagerkennung: z. B. 6802
• Passende Hülse: 8201 (= Typ 6)
• Herstellernummer: 8215

Typ 12:

• Lagermaße (innen x außen x Breite): 15 x 28 x 7 mm
• Lagerkennung: z. B. 6902
• Passende Hülse: 8203 (= Typ 7)
• Herstellernummer: 8216

Typ 13:

• Lagermaße (innen x außen x Breite): 17 x 26 x 5 mm
• Lagerkennung: z. B. 6803
• Passende Hülse: 8202 (= Typ 4)
• Herstellernummer: 8217

Typ 14:

• Lagermaße (innen x außen x Breite): 17 x 30 x 7 mm
• Lagerkennung: z. B. 6903
• Passende Hülse: 8204 (= Typ 8)
• Herstellernummer: 8218

Lieferumfang:

• 1 x Druckstück Reset Racing
