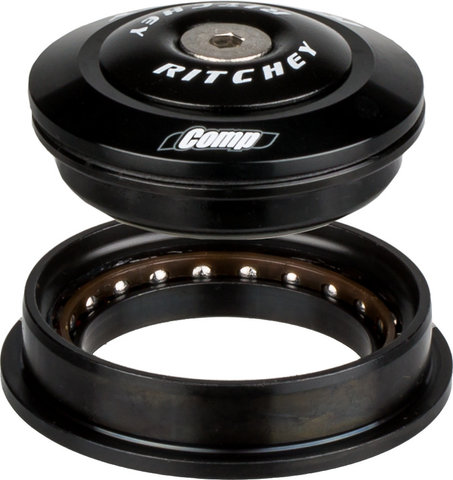

Ritchey Comp Taper Press-Fit ZS44/28,6 - ZS56/40 Steuersatz

Verwendung:

Für 1 1/8" Steuerrohre oben und 1.5" unten in Kombination mit tapered / konischen Gabeln konzipiert.

Spezifikationen:

Einsatzbereich:

Gravel

Lagerschale oben:

1 1/8"

Lagerschale unten:

1,5"

Gabelschaft:

1 1/8" - 1,5" tapered

Bauart:

semi integriert (ZS)

Technische Daten:

Material:

Stahl

Lagerung:

Semi-Industrielager (lose Kugeln)

Außendurchmesser oben:

44 mm

Innendurchmesser oben:

28,6 mm

Außendurchmesser unten:

56 mm

Innendurchmesser unten:

40 mm

Deckel:

4,2 mm

Features:

• Serie: Comp
• Lagerwinkel: 45°

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatz (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil - vom ersten durch einen Schrägstrich getrennt - gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Herstellernummer:

33-247-423

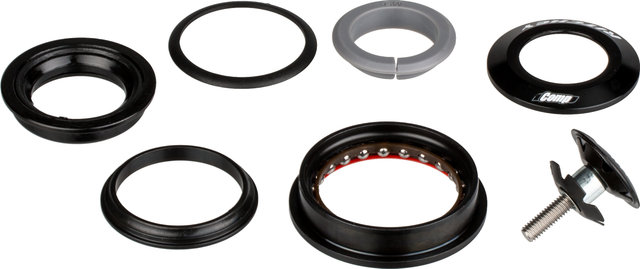

Lieferumfang:

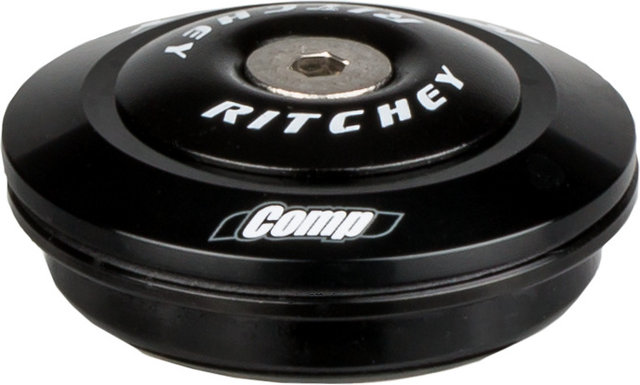

• 1 x Lagerschale Ritchey Comp Press-Fit oben inkl. Lager

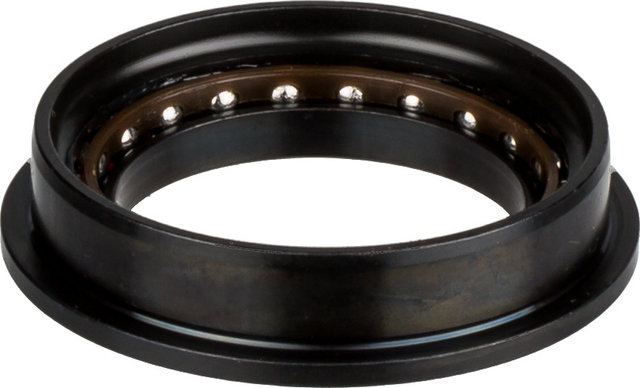

• 1 x Lagerschale Ritchey Comp Press-Fit unten inkl. Lager
• 1 x Lager-Abdeckkappe
• 1 x Ahead-Kappe mit Schraube und Kralle
• 1 x Zentrierring
• 1 x Gabelkonus
