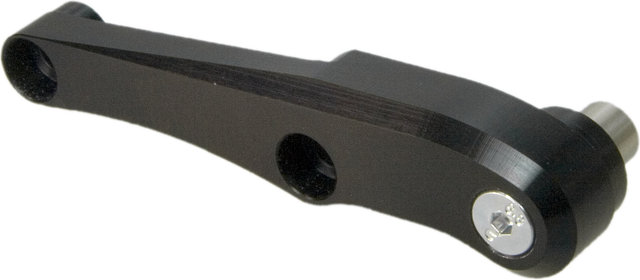

Rohloff Speedbone Stützadapter

Drehmoment zuverlässig abfangen: der Speedbone Stützadapter von Rohloff

Bei allen Getriebenaben versucht sich die Achse beim Fahren zu drehen. Beim Fahren in einem untersetzten Gang (1-10) will die Achse rückwärts drehen. Beim Fahren mit einem übersetzten Gang (12-14) will die Achse vorwärts drehen. Das Drehmoment, mit welchem die Achse versucht sich zu verdrehen, wird als Stützmoment bezeichnet. Die Größe des Stützmomentes hängt von der Last und dem eingelegten Gang ab und muss durch eine entsprechende Verdrehsicherung am Rahmen abgefangen werden. Bei der einfachen Dreigangnabe genügt eine flach gefräste Achse in den Ausfallenden. Bei einer Hochleistungsgetriebenabe wie der Rohloff Speedhub 500/14 muss wegen der großen Übersetzungsbandbreite die Abstützung wesentlich stabiler erfolgen.

Um das Drehmoment der Speedhub auf den Rahmen abzuleiten, braucht es Stützadapter und eine dazu passende Achsplatte. Bei Rahmen mit Scheibenbremsaufnahme nach IS 2000 Standard kann anstatt der langen Drehmomentstütze das Drehmoment mit der CC OEM2 Achsplatte oder TS OEM2 Achsplatte abgestützt werden. Bei gleichzeitigem Einsatz mit Scheibenbremse muss der Rohloff Speedbone montiert werden.

Für die sichere OEM2 Montage mit Rohloff Speedbone müssen die Befestigungsösen der Bremszylinderaufnahme mit dem Ausfallende aus einem Stück gefertigt sein, dem internationalem Standard entsprechen und die Materialstärke von Ausfallenden und Befestigungsösen darf 6 mm nicht unterschreiten.

Warnhinweis:

Die OEM2 Montage ist nur an Fahrradrahmen erlaubt, die vom Rahmenhersteller dafür freigegeben wurden. Ohne Freigabe des Rahmenherstellers erfolgt der Einsatz dieser Montagevariante auf eigene Gefahr.

Herstellernummer:

8550

Lieferumfang:

• 1 x Stützadapter Rohloff Speedbone
