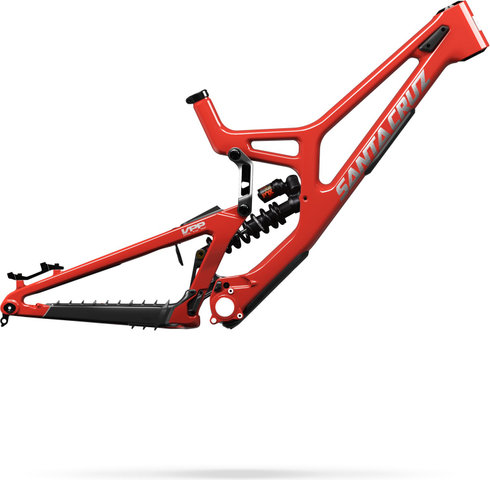

Santa Cruz V10 8 CC Rahmenkit

Spezifikationen:

Einsatzbereich:

Downhill

Laufradgröße:

29/27,5“ (V/H) (S, M, L), 29" (XL)"

Federweg:

208 mm

Rahmengrößen:

S, M, L, XL

Material Hauptrahmen:

Carbon (CC)

Material Hinterbau:

Carbon (CC)

Kinematik:

VPP

Dämpfer:

Fox Racing Shox DHX2 Factory Coil

Technische Daten:

Laufradstandard:

12 x 157 mm (Boost)

Achsstandard:

12 mm Steckachse

Sattelstütze (Ø):

31,6 mm

Sattelklemme (Ø):

36,4 mm

Steuersatz:

IS 41 oben, IS 41 unten

Gabelschaft empfl.:

1 1/8"

Gabeleinbaulänge empf.:

605 mm

Gabelfederweg empf.:

200-203 mm

Innenlagerstandard:

BSA

Gehäusebreite:

83 mm

Bremsaufnahme:

Post Mount 200 mm (220 mm Adapter)

Umwerferaufnahme:

Umwerferbefestigung nicht möglich

Dämpfereinbaulänge:

250 mm

Dämpferhub:

75 mm

Freigaben:

Gewichtsbeschränkung:

136 kg (Fahrer + Gepäck)

Bremsscheibengröße max.:

220 mm

Reifengröße max.:

29 x 2,5"

Kettenblattanzahl:

1-fach

Kettenblattgröße max.:

36 Z

Features:

• CC Carbon Rahmen mit 12 x 157 Achsaufnahme und integrierten Kabelkanälen
• einstellbare Hinterbau Länge über Flip-Chip mit: -5 mm/0/+5 mm
• einstellbarer Reach über Steuersatzschalen: -8 mm/0/+8 mm
• einstellbare Tretlagerhöhe über Flip-Chip im Lowerlink
• gedichtete, industriegelagerte Rahmengelenke
• vollständig interne Kabelführung
• in 3 Positionen einstellbare Bremsaufnahme

Technologien:

Virtual Pivot Point (VPP™) Hinterbau-System
Das Virtual Pivot Point Hinterbau-System bezeichnet die bewährte Kinematik vollgefederter MTB-Rahmen von Santa Cruz. Während kurze Umlenkhebel eine kompakte, saubere Konstruktion ermöglichen, sorgen die dicken Achsen in Kombination mit Schrägkugellagern für eine zuverlässige, präzise Dämpfung und feines Ansprechverhalten. Dabei wird das VPP für jedes Bike so optimiert, dass es ein ausgewogenes Verhältnis zwischen effizientem Vortrieb und hervorragender Hinterbau-Performance erreicht wird. Darüber hinaus ist das VPP darauf ausgelegt, mit langfristig und regulär verfügbaren Dämpfern und Bauteilen zu harmonieren.

Geometrie:

basierend auf Reach 0 mm und Flip-Chip Hinterachse 0 mm
S:

Empfohlene Körpergröße:

155–168 cm

Stack:

624 mm (High), 625 mm (Mid), 626 mm (Low)

Reach:

420 mm (high), 419 mm (Mid), 417 mm (Low)

Sitzrohrlänge:

435 mm

Steuerrohrlänge:

100 mm

Kettenstrebenlänge:

445 mm

Radstand:

1230 mm

Tretlagerhöhe:

356 mm (High), 353 mm (Mid), 351 mm (Low)

BB Drop:

17 mm (High), 19 mm (Mid), 21 mm (Low)

Sitzwinkel:

77,9° (High), 77,8° (Mid), 77,6° (Low)

Lenkwinkel:

63° (High), 62,9° (Mid), 62,7° (Low)

Überstandshöhe:

729 mm (High), 726 mm (Mid), 724 mm (Low)

M:

Empfohlene Körpergröße:

168–175 cm

Stack:

633 mm (High), 634 mm (Mid), 635 mm (Low)

Reach:

455 mm (High), 454 mm (Mid), 452 mm (Low)

Sitzrohrlänge:

445 mm

Steuerrohrlänge:

110 mm

Kettenstrebenlänge:

450 mm (High), 451 mm (Mid), 451 mm (Low)

Radstand:

1275 mm

Tretlagerhöhe:

356 mm (High), 353 mm (Mid), 351 mm (Low)

BB Drop:

17 mm (High), 19 mm (Mid), 21 mm (Low)

Sitzwinkel:

77,4° (High), 77,3° (Mid), 77,1° (Low)

Lenkwinkel:

63° (High), 62,9° (Mid), 62,7° (Low)

Überstandshöhe:

730 mm (High), 728 mm (Mid), 726 mm (Low)

L:

Empfohlene Körpergröße:

173–185 cm

Stack:

637 mm (High), 638 mm (Mid), 639 mm (Low)

Reach:

475 mm (High), 474 mm (Mid), 472 mm (Low)

Sitzrohrlänge:

455 mm

Steuerrohrlänge:

115 mm

Kettenstrebenlänge:

455 mm (High), 456 mm (Mid), 456 mm (Low)

Radstand:

1302 mm

Tretlagerhöhe:

356 mm (High), 353 mm (Mid), 351 mm (Low)

BB Drop:

17 mm (High), 19 mm (Mid), 21 mm (Low)

Sitzwinkel:

77,3° (High), 77,2° (Mid), 77° (Low)

Lenkwinkel:

63° (High), 62,9° (Mid), 62,7° (Low)

Überstandshöhe:

731 mm (High), 729 mm (Mid), 726 mm (Low)

XL:

Empfohlene Körpergröße:

183–196 cm

Stack:

642 mm (High), 643 mm (Mid), 644 mm (Low)

Reach:

500 mm (High), 499 mm (Mid), 497 mm (Low)

Sitzrohrlänge:

465 mm

Steuerrohrlänge:

120 mm

Kettenstrebenlänge:

460 mm (High), 461 mm (Mid), 461 mm (Low)

Radstand:

1334 mm

Tretlagerhöhe:

356 mm (High), 353 mm (Mid), 351 mm (Low)

BB Drop:

17 mm (High), 19 mm (Mid), 21 mm (Low)

Sitzwinkel:

77° (High), 76,9° (Mid), 76,7° (Low)

Lenkwinkel:

63° (High), 62,9° (Mid), 62,7° (Low)

Überstandshöhe:

731 mm (High), 729 mm (Mid), 726 mm (Low)

Herstellernummer:

68-24297-5-816-5499

Lieferumfang:

• 1 x Rahmen Santa Cruz V10 8 CC Carbon
• 1 x Dämpfer Fox Racing Shox DHX2 Factory Coil
