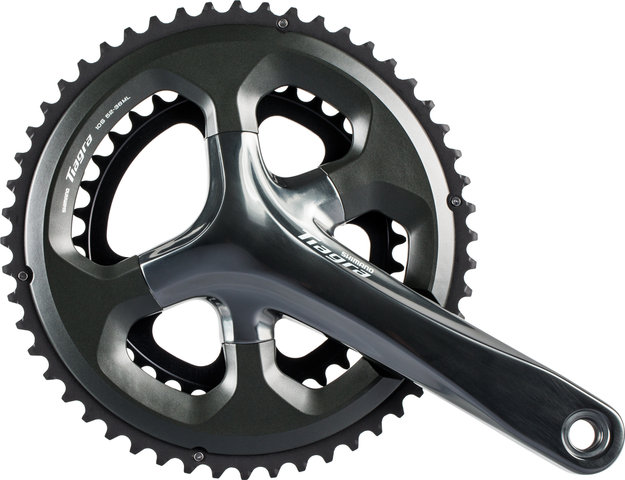

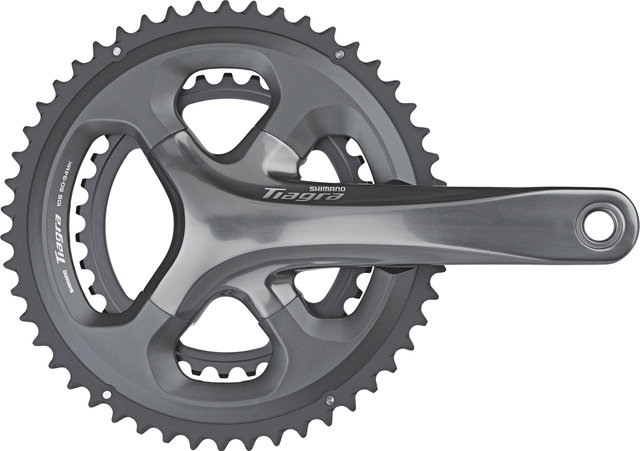

Shimano Tiagra Kurbelgarnitur FC-4700

Tiagra Kurbelgarnitur FC-4700 von Shimano - mehr Fahrspaß auf der Straße

Die Shimano Tiagra FC-4700 ist eine 10-fach Kurbelgarnitur mit zwei Kettenblättern für den Einsatz am Road- oder City-Bike. Sie verfügt auch über einen asymmetrischen 4-Arm-Spider (Lochkreis 110 mm), wie er erstmals bei den Dura-Ace, Ultegra und 105 11-fach Kurbeln zum Einsatz kam. Dadurch ergeben sich große Vorteile, was das Verhältnis von Steifigkeit zu Gewicht angeht. Auch die Integration von Kurbelarm und Innenlager (2-Piece-Design) trägt zur Stabilität bei. Nicht zuletzt überzeugt die FC-4700 Aluminium-Kurbel durch reibungslose, stabile und flüssige Schaltvorgänge, was ganz klar mehr Fahrspaß bedeutet.

Spezifikationen:

Einsatzbereich:

Road, City

Kompatibilität:

Shimano 2x10-fach

Kettenblattbefestigung:

110 mm Lochkreis, 4-Arm asymmetrisch

Technische Daten:

Serie:

Tiagra 4700

Material Kurbelarme:

Aluminium

Material Kettenblätter:

Aluminium, Kunststoff (GFRP) / Aluminium

Material Achse:

Stahl

Abstufung:

34-50, 36-52

Kurbelarmlänge:

170,0 mm, 172,5 mm, 175,0 mm

Kettenlinie:

43,5 mm

Q-Faktor:

150 mm

Achsdurchmesser:

24 mm

Kompatible Gehäusebreite (bei BSA-Innenlager):

68 mm

Innenlager (empf.):

BB-RS501 oder BB-RS500-PB Pressfit Hollowtech II (nicht im Lieferumfang)

Kette (empf.):

HG-X 10-fach (bspw. CN-HG54)

Kompatibilität:

Schalt-/Bremsgriff:

ST-6700, ST-5700, ST-4600, ST-R460, ST-4700, ST-RS405, ST-4720, ST-4725, ST-RX400

Schaltgriff:

SL-R780, SL-4600, SL-R460, SL-4700

Umwerfer:

FD-4600, FD-R460, FD-4700

Innenlager:

BB-R9100, SM-BB9000, SM-BBR60, SM-BB6700, SM-BB5700, BB-RS501, BB-RS500, SM-BB4600, SM-BB92-41B, SM-BB72-41B, SM-BB71-41B, BB-RS500-PB

Kette:

CN-M981, CN-M980, CN-HG95, CN-HG94, CN-HG75, CN-HG74, CN-HG54

Features:

• härter pedalieren und schneller fahren
• optimale Ausgewogenheit von Steifigkeit und geringem Gewicht
• 4-Arm-Kurbelkonstruktion mit 110er Lochkreis
• Fahrspaß durch flüssiges Schalten bei unterschiedlichsten Bedingungen
• „rider tuned“ 10-fach-Schaltung
• verfeinerte Kettenblattform
• Kurbelarme und Kettenblätter eloxiert
• Kettenblattschrauben aus Edelstahl
• ohne Kettenschutzring

Technologie:

2-Piece Crankset
Bei den 2-teilig konstruierten Kurbeln von Shimano wird der rechte Kurbelarm genau auf das Zusammenspiel mit dem Innenlager abgestimmt. Das erhöht die Steifigkeit und hält das Gewicht niedrig. Weiter auseinanderliegende Lager verbessern ebenfalls die Festigkeit und tragen zu mehr Pedaliereffizienz bei. Die Präzisionsfertigung der Lager gewährleistet eine einfache Installation und Wartungsarmut. 2-Piece-Kurbeln teilen mit den Hollowtech-II-Kurbeln einen Achsdurchmesser von 24 mm; deswegen sind sie genauso mit Hollowtech-II-Innenlagern kompatibel.

Herstellernummern:

170,0 mm 34-50:

E-FC4700CX04

172,5 mm 34-50:

E-FC4700DX04

175,0 mm 34-50:

E-FC4700EX04

170,0 mm 36-52:

E-FC4700CX26

172,5 mm 36-52:

E-FC4700DX26

175,0 mm 36-52:

E-FC4700EX26

Lieferumfang:

• 1 x Kurbelgarnitur Shimano Tiagra FC-4700 (34-50 oder 36-52 Zähne)
• 1 x Kurbelschraube Shimano
