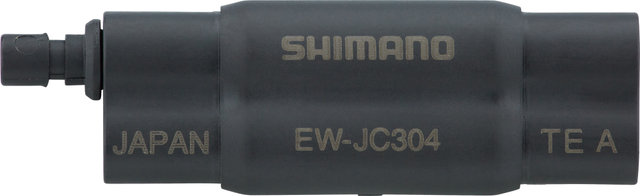

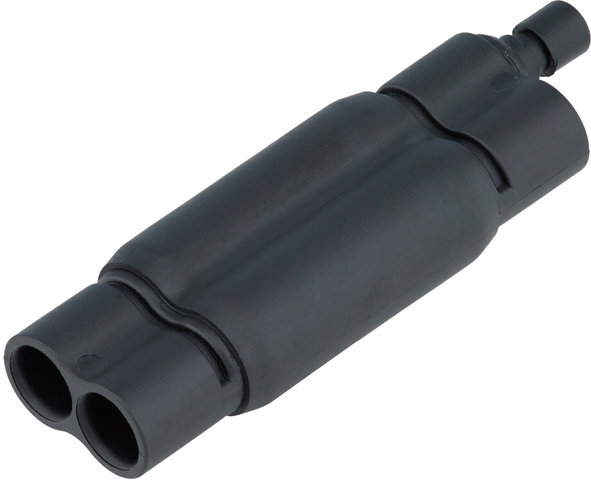

Shimano Verteilerdose EW-JC304 für EW-SD300

Die Verteilerdose EW-JC304 mit vier Steckplätzen für Shimano EW-SD300 Stromkabel

Die Verteilerdose EW-JC304 von Shimano hat vier Steckplätze, die mit dem Stromkabel EW-SD300 für Außenverlegung und mit dem Stromkabel EW-SD300-I für Innenverlegung kompatibel sind. Sie kommt bei der vollverkabelten Installation der Dura-Ace und Ultegra Di2 2x12-fach Schaltgruppe zum Einsatz. Dieses Set-up ist bei der Felgenbremsvariante zwingend, wobei es auch noch eine alternative Verkabelungsmöglichkeit ohne EW-JC304 gibt. Bei der Scheibenbremsvariante ist die Vollverkabelung optional möglich und erfordert dann immer diese Dose. Der Verteiler, der die Funktion der Junction B einnimmt, wird intern im Rahmen in Cockpitnähe, am besten im Steuerrohr angebracht. Du verbindest ihn mit den Schalt-/Bremsgriffen auf der einen Seite, während auf der anderen Seite ein drittes Kabel zum Akku führt, der sich in der Sattelstütze befindet. Bei der 105 Di2 R7150 Gruppe ist kein komplett kabelgebundenes Schalten möglich, EW-JC304 kann jedoch bei Bedarf als Kontaktstelle genutzt werden. Außerdem lässt er sich zur Verkabelung von E-Bikes der Shimano EP8- und EP6-Serie verwenden, da diese ebenfalls mit der E-Tube-Plattform arbeiten. Das ältere EW-SD50 Kabel ist nicht kompatibel.

Hinweis zur Rücknahme von Batterien, Akkus und Elektroaltgeräten:

Information zur Rücknahme und Entsorgung gebrauchter Batterien, Akkumulatoren und Elektrogeräte findest Du hier.

Hinweis zum Bauteiletausch bei E-Bikes:

Bevor Du an Deinem E-Bike Bauteile austauschst, beachte bitte den Leitfaden für den Bauteiletausch bei CE-gekennzeichneten E-Bikes / Pedelecs mit Tretunterstützung.

Spezifikationen:

Anzahl Anschlüsse:

4

Material:

Kunststoff

Kompatibilität:

Stromkabel:

• EW-SD300
• EW-SD300-I

E-Bike:

• EP8 EP801 für MTB / Trekking
• EP8 EP801 für Urban / Trekking
• EP8 EP801 für Lastenrad
• EP8 EP800 für MTB / Trekking
• EP8 EP800 für Urban / Trekking
• EP8 EP800 für Lastenrad
• EP6 für MTB / Trekking
• EP6 für Urban / Trekking
• EP6 für Lastenrad

Schaltgruppe:

• Dura-Ace Di2 R9250 (2x12-fach, 2x12-fach TT-/Triathlon-Setup)
• Ultegra Di2 R8150 (2x12-fach, 2x12-fach TT-/Triathlon-Setup)
• 105 Di2 R7150 (2x12-fach)

Features:

• Kontaktstelle B mit 4 Anschlüssen
• aktualisierte Version für Stromkabel EW-SD300

Herstellernummer:

I-EWJC304

Lieferumfang:

• 1 x Verteilerdose Shimano Di2 EW-JC304
