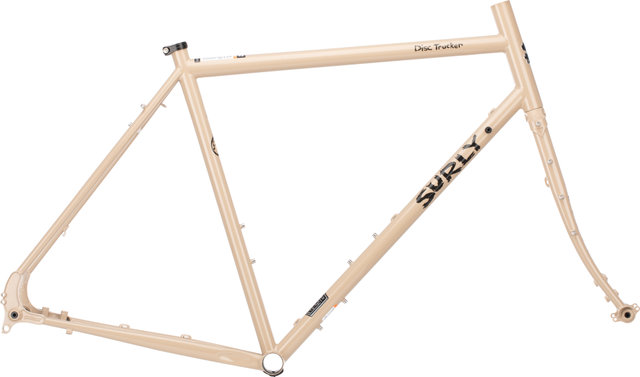

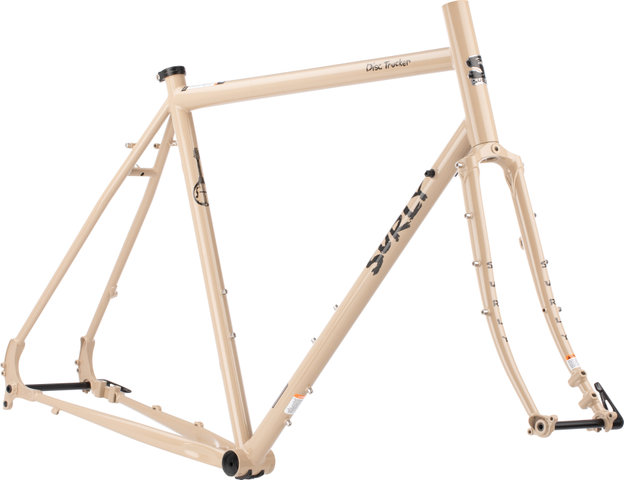

Surly Disc Trucker 700C 28" Rahmenkit

Gabel und Rahmen des Disc Trucker 700C 28" Rahmenkits von Surly bestehen aus Stahl. Die zahlreichen Ösen für Gepäck und Zubehör machen es zur idealen Basis für Dein Reiserad. Die Laufräder werden mittels Steckachse befestigt, sodass mehr Stabilität erreicht wird. Die verkürzten Kettenstreben sorgen für mehr Agilität. Darüber hinaus verfügen Rahmen und Gabel über Flat-Mount-Scheibenbremsaufnahmen.

Spezifikationen:

Einsatzbereich:

Touring & Trekking

Laufradgröße:

28"

Rahmengrößen:

56 cm, 58 cm, 60 cm, 62 cm, 64 cm

Material Rahmen:

Stahl (4130 CrMo)

Material Gabel:

Stahl (4130 CrMo)

Technische Daten Rahmen:

Laufradstandard:

12 x 142 mm (Standard)

Achsstandard:

12 mm Steckachse

Sattelstütze (Ø):

27,2 mm

Sattelklemme (Ø):

30 mm

Steuersatz:

EC34/28.6 - EC34/30

Innenlagerstandard:

BSA

Gehäusebreite:

68 mm

Bremsaufnahme:

Flat Mount

Umwerferaufnahme:

High Clamp (Schelle 28,6 mm)

Flaschenhalteraufnahmen:

3

Zubehöraufnahmen:

1 Schalthebelaufnahme am Unterrohr, Gepäckträgeraufnahme, Schutzblechaufnahmen

Technische Daten Gabel:

Gabelschaft:

1 1/8"

Laufradstandard:

12 x 100 mm (Standard)

Achsstandard:

12 mm Steckachse

Bremsaufnahme:

Flat Mount

Vorlauf:

45 mm

Einbauhöhe:

390 mm

Gabelkronendurchmesser:

30 mm

Material Gabelschaft:

Stahl (4130 CrMo)

Material Gabelbeine:

Stahl (4130 CrMo)

Zubehöraufnahmen:

3 Befestigungsösen pro Gabelbein für Lowrider, Schutzblechaufnahme

Freigaben:

Gewichtsbeschränkung:

161 kg

Bremsscheibengröße max:

160 mm (VR), 160 mm (HR)

Reifengröße max:

28 x 2,0" (VR), 28 x 1,9" (HR)

Kettenblattanzahl:

1-fach, 2-fach, 3-fach

Kettenblattgröße max.:

1-fach 47 Zähne, 2-fach 34-50 Zähne, 3-fach 33-47-56 Zähne

Features:

• ASTM-Kategorie 2: für den Einsatz auf Straßen, gepflegten Feldwegen und Schotterstraßen (an Touren- und Querfeldein-Rädern) mit Sprüngen bis zu einer Höhe von 15 cm
• verkürzte Kettenstreben

Herstellerhinweis:

Bei der Auswahl Deiner Rahmengröße solltest Du berücksichtigen, dass Surly die Angaben des Sitzrohres nicht wie üblich bis Ende des Sitzrohres bemisst. Und zwar wird bei den Rahmen mit Verstrebung am Oberrohr von Mitte Tretlager bis oberhalb der Verstrebung gemessen. Bei den Rahmen ohne Verstrebung wird von Mitte Tretlager bis Oberkante Oberrohr gemessen.

Geometrie:

56 cm

Stack:

613 mm

Reach:

387,5 mm

Sitzrohrlänge:

560 mm

Oberrohrlänge:

562, 5mm

Effektive Oberrohrlänge:

575 mm

Steuerrohrlänge:

175 mm

Kettenstrebenlänge:

450 mm

Radstand:

1051 mm

BB Drop:

80 mm

Sitzwinkel:

73°

Lenkwinkel:

72°

Überstandshöhe:

813 mm

58 cm

Stack:

632 mm

Reach:

391 mm

Sitzrohrlänge:

580 mm

Oberrohrlänge:

576 mm

Effektive Oberrohrlänge:

590 mm

Steuerrohrlänge:

195 mm

Kettenstrebenlänge:

450 mm

Radstand:

1060 mm

BB Drop:

80 mm

Sitzwinkel:

72,5°

Lenkwinkel:

72°

Überstandshöhe:

831 mm

60 cm

Stack:

651,5 mm

Reach:

400 mm

Sitzrohrlänge:

600 mm

Oberrohrlänge:

591 mm

Effektive Oberrohrlänge:

605 mm

Steuerrohrlänge:

215 mm

Kettenstrebenlänge:

450 mm

Radstand:

1075,5 mm

BB Drop:

80

Sitzwinkel:

72,5°

Lenkwinkel:

72°

Überstandshöhe:

850 mm

62 cm

Stack:

670,5 mm

Reach:

402 mm

Sitzrohrlänge:

620 mm

Oberrohrlänge:

604,5 mm

Effektive Oberrohrlänge:

620 mm

Steuerrohrlänge:

235 mm

Kettenstrebenlänge:

450 mm

Radstand:

1084 mm

BB Drop:

80 mm

Sitzwinkel:

72°

Lenkwinkel:

72°

Überstandshöhe:

869 mm

64 cm

Stack:

685 mm

Reach:

412,5 mm

Sitzrohrlänge:

640 mm

Oberrohrlänge:

621 mm

Effektive Oberrohrlänge:

635 mm

Steuerrohrlänge:

250 mm

Kettenstrebenlänge:

450 mm

Radstand:

1090 mm

BB Drop:

80 mm

Sitzwinkel:

72°

Lenkwinkel:

72°

Überstandshöhe:

885 mm

Herstellernummern:

black / 56 cm:

FM1960

black / 58 cm:

FM1961

black / 60 cm:

FM1962

black / 62 cm:

FM1963

black / 64 cm:

FM1964

pea lime soup / 56 cm:

FM1785

pea lime soup / 58 cm:

FM1786

pea lime soup / 60 cm:

FM1787

pea lime soup / 62 cm:

FM1788

pea lime soup / 64 cm:

FM1789

Lieferumfang:

• 1 x Rahmen Surly Disc Trucker 700C 28"
• 1 x Starrgabel Surly Disc Trucker 700C 28"
• 1 x Sattelklemme Surly Disc Trucker
• 1 x Steckachse Surly HR
• 1 x Steckachse Surly VR
