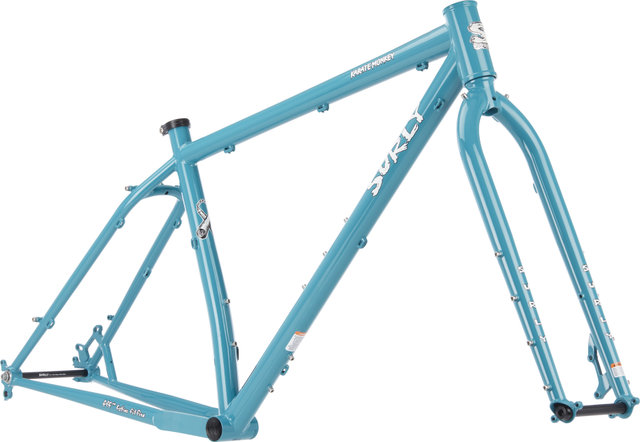

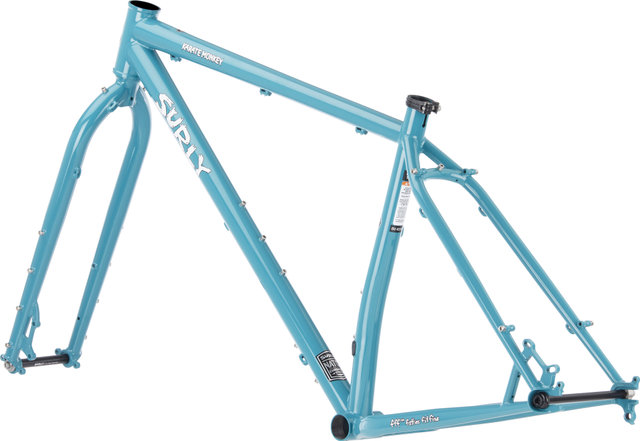

Surly Karate Monkey 27,5+/29" Rahmenkit

Besonders flexibel: das Karate Monkey Rahmenkit von Surly

Das Surly Karate Monkey Rahmenkit kannst Du mit breiten 27,5+ Reifen fahren oder aber mit normalen 29" Reifen, ganz nach Belieben. 27,5+ Reifen haben denselben Rolldurchmesser wie ein 29" Laufrad, aber Du profitierst zusätzlich von der Traktion und dem Komfort extrabreiter Reifen. Und das ist erst der Anfang. Karate Monkey begeistert außerdem durch eine progressive, Trail-orientierte Geometrie sowie durch das Gnot Boost Spacing. Es erlaubt Dir, die MTB Nabe Deiner Wahl zu fahren, ob 10 x 135 mm QR, 12 x 142 mm oder 12 x 148 mm Boost. Das 44 mm Steuerrohr ist mit vielen Gabeltypen kompatibel, außerdem kannst Du eine verstellbare Sattelstütze einbauen. Und jetzt geh los und kick den Trail.

Spezifikationen:

Einsatzbereich:

Trail, Cross Country

Laufradgröße:

29" , 27,5+

Rahmengrößen:

XS, S, M, L, XL

Material:

Stahl (Surly 4130 CrMo)

Technische Daten:

Einbaubreite Hinterrad:

142 mm, 148 mm (Gnot Boost)

Achsstandard:

12 mm Steckachse

Sattelstütze (Ø):

30,9 mm

Sattelklemme (Ø):

33,1 mm

Steuersatz:

ZS44/28,6-EC44/30

Gabelschaft empf.:

1 1/8"

Gabeleinbauhöhe:

483 mm

Gabelfederweg empf.:

140 mm

Innenlagerstandard:

BSA

Gehäusebreite:

73 mm

Bremsaufnahme:

Disc IS

Umwerferaufnahme:

Direct Mount (High-Direct)

Flaschenhalteraufnahmen:

2 oder 3 (je nach Größe)

Zubehöraufnahmen:

Ösen für Gepäckträger und Schutzbleche

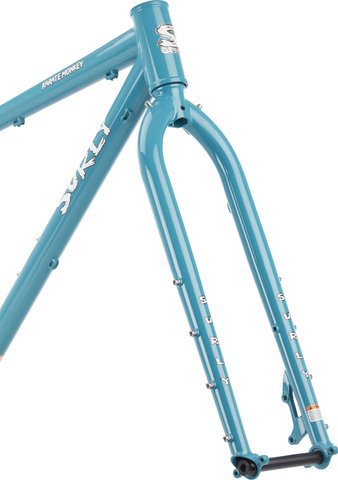

Technische Daten Gabel:

Gabelschaft:

1 1/8"

Achssystem:

Steckachse (15 x 110 mm)

Bremsaufnahme:

Disc IS

Vorlauf:

47 mm

Einbauhöhe:

483 mm

Einbaubreite:

110 mm (Boost)

Gabelkronendurchmesser:

30 mm

Material Gabelschaft:

Stahl

Material Gabelbeine:

Stahl

Zubehöraufnahmen:

Flaschenhalteraufnahmen, Ösen für Gepäckträger und Schutzbleche

Freigaben:

Bremsscheibengröße max.:

180 mm

Reifengröße max.:

3,0" (bei 27,5" ), 2,5" (bei 29" )

Kettenblattanzahl:

2-fach, 1-fach

Kettenblattgröße max.:

2-fach 24-34 Z, 24-36 Z Boost, 1-fach 28 Z, 32 Z Boost

Gabeleinbaulänge max.:

547 mm

Features:

• Natch-Rohre
• horizontale Ausfallenden (mit Rohloff Aufnahme)
• Kabelführungen für Variostützen
• gerade tapered Gabelscheiden
• ASTM-Kategorie 3

Technologie:

Gnot Boost:
Die Surly Gnot Boost Technologie ermöglicht die Montage verschiedener Einbaubreiten am Hinterrad. Hinterräder mit 12 x 142 mm oder 12 x 148 mm Steckachsen lassen sich durch Zuspannen oder Aufspreizen des Rahmens montieren. Laufräder mit einer Einbaubreite von 135 mm lassen sich Mithilfe des Hinterradachsadapters in Rahmen mit der Gnot Boost Technologie betreiben.

Farbindex:

lemon lime soda:

gelb

Herstellerhinweis:

Bei der Auswahl Deiner Rahmengröße solltest Du berücksichtigen, dass Surly die Angaben des Sitzrohres nicht wie üblich bis Ende des Sitzrohres bemisst. Und zwar wird bei den Rahmen mit Verstrebung am Oberrohr von Mitte Tretlager bis oberhalb der Verstrebung gemessen. Bei den Rahmen ohne Verstrebung wird von Mitte Tretlager bis Oberkante Oberrohr gemessen.

Ausführungen:

XS:

Empfohlene Körpergröße:

152 - 165 cm

Stack:

597 mm

Reach:

377 mm

Sitzrohrlänge:

330 mm

Oberrohrlänge:

557 mm

Effektive Oberrohrlänge:

560 mm

Steuerrohrlänge:

100 mm

Kettenstrebenlänge:

423 mm

Radstand:

1053 mm

BB Drop:

55 mm

Sitzwinkel:

73,0°

Lenkwinkel:

69,0°

Überstandshöhe:

743 mm

S:

Empfohlene Körpergröße:

162 - 173 cm

Stack:

597 mm

Reach:

402 mm

Sitzrohrlänge:

368 mm

Oberrohrlänge:

568 mm

Effektive Oberrohrlänge:

585 mm

Steuerrohrlänge:

100 mm

Kettenstrebenlänge:

423 mm

Radstand:

1078 mm

BB Drop:

55 mm

Sitzwinkel:

73,0°

Lenkwinkel:

69,0°

Überstandshöhe:

761 mm

M:

Empfohlene Körpergröße:

170 - 183 cm

Stack:

597 mm

Reach:

427 mm

Sitzrohrlänge:

419 mm

Oberrohrlänge:

582 mm

Effektive Oberrohrlänge:

610 mm

Steuerrohrlänge:

100 mm

Kettenstrebenlänge:

423 mm

Radstand:

1103 mm

BB Drop:

55 mm

Sitzwinkel:

73,0°

Lenkwinkel:

69,0°

Überstandshöhe:

783 mm

L:

Empfohlene Körpergröße:

180 - 190 cm

Stack:

606 mm

Reach:

450 mm

Sitzrohrlänge:

470 mm

Oberrohrlänge:

604 mm

Effektive Oberrohrlänge:

635 mm

Steuerrohrlänge:

110 mm

Kettenstrebenlänge:

423 mm

Radstand:

1129 mm

BB Drop:

55 mm

Sitzwinkel:

73,0°

Lenkwinkel:

69,0°

Überstandshöhe:

811 mm

XL:

Empfohlene Körpergröße:

188 - 198 cm

Stack:

615 mm

Reach:

472 mm

Sitzrohrlänge:

521 mm

Oberrohrlänge:

630 mm

Effektive Oberrohrlänge:

660 mm

Steuerrohrlänge:

120 mm

Kettenstrebenlänge:

423 mm

Radstand:

1155 mm

BB Drop:

55 mm

Sitzwinkel:

73,0°

Lenkwinkel:

69,0°

Überstandshöhe:

840 mm

Lieferumfang:

• 1 x Rahmen Surly Karate Monkey
• 1 x Gabel Surly Karate Monkey
• 1 x Sattelklemme Surly Edelstahl
• 1 x VR-Steckachse Surly HU0138
• 1 x HR-Steckachse Surly HU0134
• ohne Karate Monkey Spacer
• ohne Gnot Boost Hinterachsadapter
