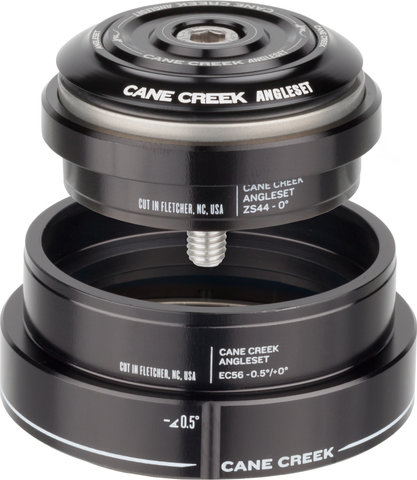

Cane Creek Kit AngleSet ZS44/28,6 - EC56/40 p. juego de dirección cónico

Utilización:
Diseñado para de tubos de dirección de 1 1/8" en la parte superior y de 1.5" en la parte inferior en combinación con horquillas tapered/cónicas.

Especificaciones:

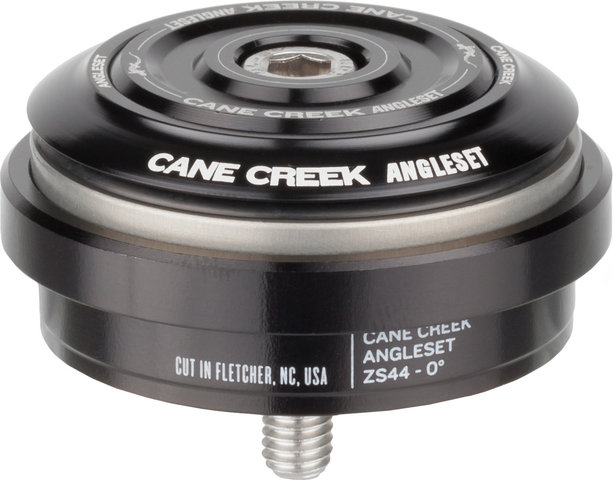

Cazoleta superior:

Medidas de montaje 1 1/8"

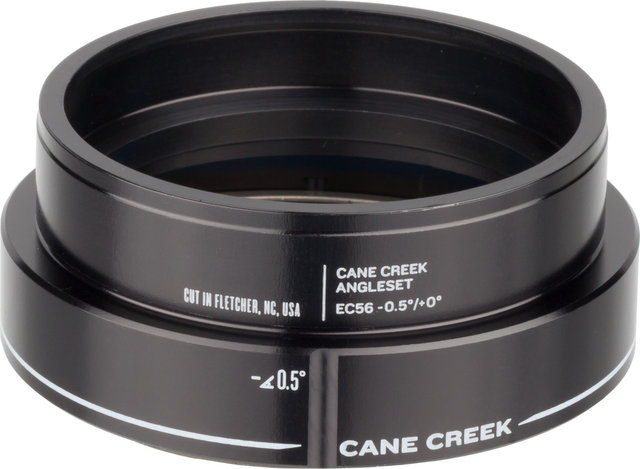

Cazoleta inferior:

Medida de montaje 1,5"

Tubo de horquilla:

tapered 1 1/8" , 1.5"

Diseño:

Semi intergrado (ZS), Standard Ahead (EC)

Datos técnicos:

Material:

Aluminio 7075

Rodamientos:

Industriales

Posición del rodamiento:

45° x 36° (arriba)

Características:

• juegos de dirección ajustables en ángulo fabricados en aluminio 7075
• independiente de la longitud del tubo de dirección
• mecanismo autoajustable para un pretensado preciso
• opciones de ajuste: +/- 0,5°, +/- 1°, +/- 1,5°
• al girar la carcasa de desplazamiento 180°, se crea un ángulo de dirección más plano o más pronunciado
• la cazoleta se tiene que presionar hasta que quede alineada con el eje del cuadro
• para cambiar el ángulo es necesario cambiar la cazoleta de desplazamiento

Standardized Headset Identification System (S.H.I.S.):

Con el fin de aportar claridad y uniformidad a la confusa jungla de los tipos de juegos de dirección, los fabricantes Acros, Cane Creek, Hope, Race Face, Reset Racing y Ritchey han acordado una nomenclatura común, a la que probablemente se unirán otras empresas. El sistema tiene en cuenta las dimensiones del cuadro en combinación con las dimensiones de la horquilla. Tanto la pieza superior como la inferior del juego de dirección se ven provistos de una indicación de dos partes. La primera parte indica el tipo de juego de dirección (External Cup, Zero Stack, Integrated) y el diámetro del tubo de dirección. La segunda parte, separada de la primera por una barra, indica el diámetro del tubo de horquilla. Si se hace referencia a un juego de dirección completo, se deben combinar las partes superior e inferior.

EC:

Los rodamientos de bolas se encuentran comprimidos en una cazoleta, que está fijada fuera del cuadro (External Cup)

ZS:

Los rodamientos de bolas se encuentran comprimidos en una cazoleta, que está integrada en el cuadro (Zero Stack)

IS:

Sin cazoletas, los rodamientos de bolas se encuentran directamente en el cuadro (Integrated)

Modelos:

ZS44/28,6 - EC56/40

• Diseño: Semi integrado (ZS), Standard Ahead (EC)
• Tubo de horquilla: 28,6 mm
• Caña de la horquilla cónica: 40 mm
• Tubo de dirección superior (diámetro interior del cuadro): 44 mm
• Tubo de dirección inferior (diámetro interior del cuadro): 56 mm
• Ángulo de rodamiento: 45°
• Altura superior de montaje: 13 mm
• Altura inferior de montaje: 14 mm
• Ángulo de ajuste: +/- 0,5°, +/- 1°, +/- 1,5°

Número de fabricante:

BAA0504K

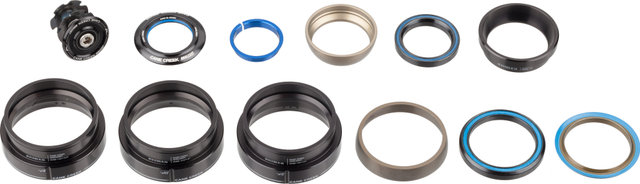

Volumen de envío:

• 1 x Cazoleta Cane Creek 0°
• 1 x Cazoleta Cane Creek 0,5°
• 1 x Cazoleta Cane Creek 1,0°
• 1 x Cazoleta Cane Creek 1,5°
• 2 x Rodamiento industrial Cane Creek
• 2 x Cardán Cane Creek
• 1 x Anillo de centrado Cane Creek
• 1 x Cono de horquilla Cane Creek 1.5" (40mm)
• 1 x Tapón Cane Creek
• 1 x Tapa Ahead Cane Creek
• 1 x Araña Cane Creek 1 1/8"
• 1 x Tornillo hexagonal Cane Creek
