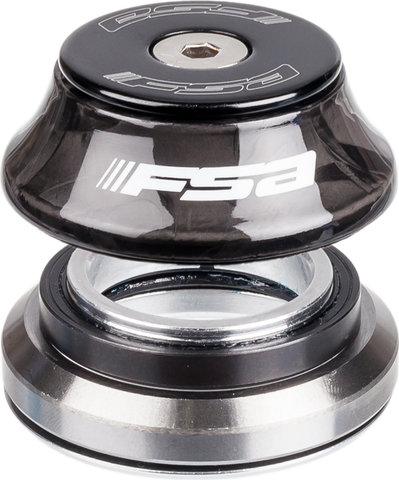

FSA Juego de dirección No.42/48CF/ACB IS42/28,6 - IS52/40

Juego de dirección integrated para tubos de dirección cónicos de 1 1/8" -1,5. Con tapa de carbono.

Utilización:

Diseñado para de tubos de dirección de 1 1/8" en la parte superior y de 1.5" en la parte inferior en combinación con horquillas tapered/cónicas.

Especificaciones:

Campo de aplicación:

Road, Cross Country, City

Rodamiento superior:

1 1/8"

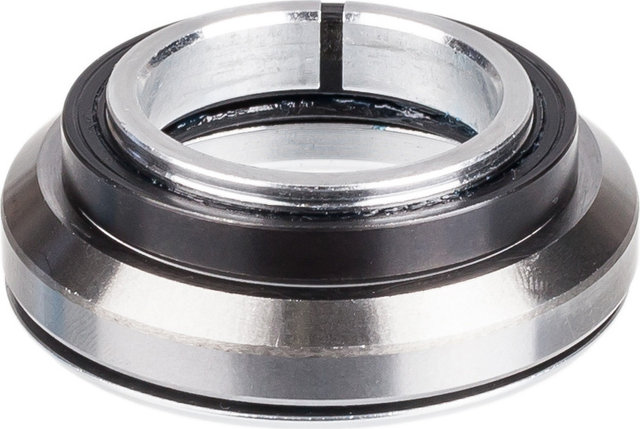

Rodamiento inferior:

1,5"

Tubo de horquilla:

1 1/8" - 1,5" cónico

Diseño:

integrado (IS)

Datos técnicos:

Rodamientos:

Rodamiento de bolas de contacto angular (45°/ 45° ACB, arriba), rodamiento de bolas de contacto angular (36°/ 45° ACB, abajo)

Altura de montaje superior:

15,5 mm

Altura de montaje inferior:

0,9 mm

Diámetro superior externo:

42 mm

Diámetro primitivo superior:

28,6 mm

Diámetro exterior inferior:

52 mm

Diámetro inferior interior:

40 mm

Sellamiento:

Black Seal

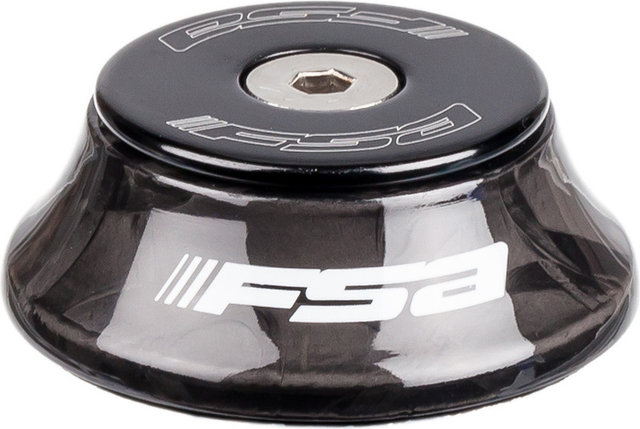

Tapa:

Carbono, 15 mm

Características:

• para diámetro interior de tubos de dirección superior de 42 mm, inferior 52 mm = diámetro exterior de tubos de dirección superior de 48 mm, inferior de 56 mm
• altura de montaje total 16,4 mm

Standardized Headset Identification System (S.H.I.S.):

Con el fin de aportar claridad y uniformidad a la confusa jungla de los tipos de juegos de dirección, los fabricantes Acros, Cane Creek, Hope, Race Face, Reset Racing y Ritchey han acordado una nomenclatura común, a la que probablemente se unirán otras empresas. El sistema tiene en cuenta las dimensiones del cuadro en combinación con las dimensiones de la horquilla. Tanto la pieza superior como la inferior del juego de dirección se ven provistos de una indicación de dos partes. La primera parte indica el tipo de juego de dirección (External Cup, Zero Stack, Integrated) y el diámetro del tubo de dirección. La segunda parte, separada de la primera por una barra, indica el diámetro del tubo de horquilla. Si se hace referencia a un juego de dirección completo, se deben combinar las partes superior e inferior.

Nomenclatura:

EC:

Los rodamientos de bolas se encuentran comprimidos en una cazoleta, que está fijada fuera del cuadro (External Cup)

ZS:

Los rodamientos de bolas se encuentran comprimidos en una cazoleta, que está integrada en el cuadro (Zero Stack)

IS:

Sin cazoletas, los rodamientos de bolas se encuentran directamente en el cuadro (Integrated)

Número de fabricante:

121-0479A

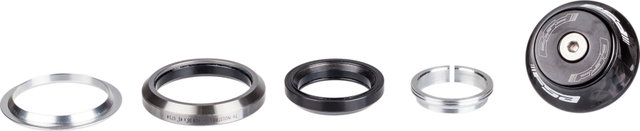

Volumen de envío:

• 1 x Rodamiento superiror FSA No.42
• 1 x Rodamiento inferior FSA No.42
• 1 x Tapa de juego de dirección FSA Carbon
• 1 x Anillo de compresión
• 1 x Tapa Ahead FSA
• 1 x Araña con tornillo
• 1 x Cono de horquilla
