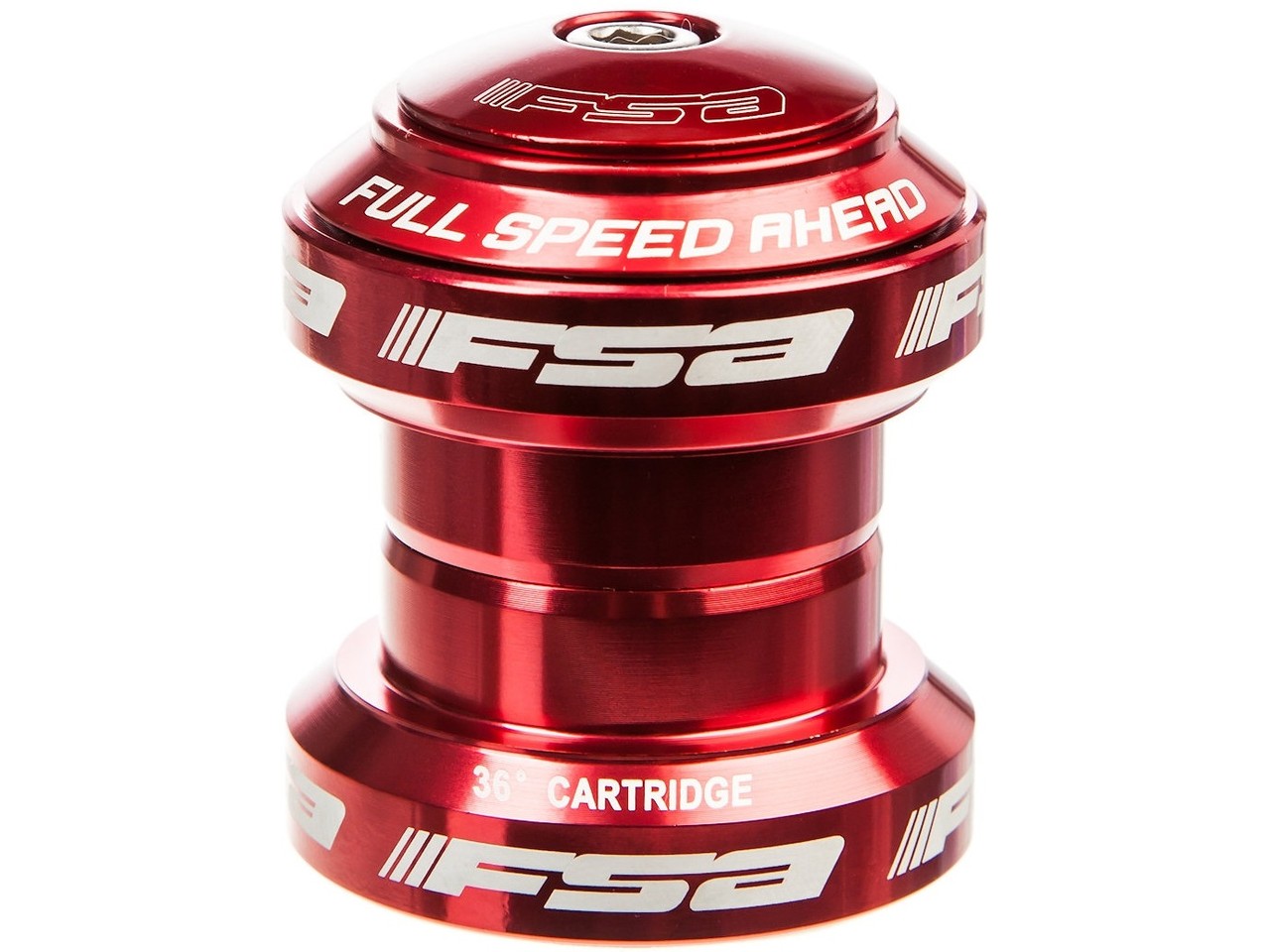

FSA Juego de dirección Orbit MX EC34/28,6 - EC34/30

El FSA Orbit MX es un juego de dirección External Cup para tubos de dirección de 1 1/8" y tiene una tapa de aluminio.

Utilización:

Diseñado para la parte superior e inferior de tubos de dirección de 1 1/8" en combinación con las horquillas estándar de 1 1/8" .

Especificaciones:

Campo de aplicación:

Ruta, Cross Country, All Mountain, City

Cazoleta superior:

1 1/8"

Cazoleta inferior:

1 1/8"

Tubo de horquilla:

1 1/8"

Diseño:

External Cup (EC)

Datos técnicos:

Material:

Aluminio

Rodamientos:

Rodamiento angular de bolas (36°/ 36° ACB)

Profundidad de encaje superior:

10 mm

Profundidad de encaje inferior:

10 mm

Altura de montaje superior:

18,7 mm

Altura de montaje inferior:

13,4 mm

Diámetro superior externo:

34 mm

Diámetro primitivo superior:

28,6 mm

Diámetro exterior inferior:

34 mm

Diámetro inferior interior:

30 mm

Sellamiento:

Black Seal

Tapa:

Aluminio (blanco o negro)

Características:

• forjados y mecanizados con CNC en las cazoletas
• altura de montaje total 32,1 mm

Standardized Headset Identification System (S.H.I.S.):

Con el fin de aportar claridad y uniformidad a la confusa jungla de los tipos de juegos de dirección, los fabricantes Acros, Cane Creek, Hope, Race Face, Reset Racing y Ritchey han acordado una nomenclatura común, a la que probablemente se unirán otras empresas. El sistema tiene en cuenta las dimensiones del cuadro en combinación con las dimensiones de la horquilla. Tanto la pieza superior como la inferior del juego de dirección se ven provistos de una indicación de dos partes. La primera parte indica el tipo del juego de dirección (External Cup, Zero Stack, Integrated) y el diámetro del tubo de dirección. La segunda parte, separada de la primera por una barra, indica el diámetro del tubo de horquilla. Si se hace referencia a un juego de dirección completo, se deben combinar las partes superior e inferior.

Nomenclatura:

EC:

Los rodamientos de bolas se encuentran comprimidos en una cazoleta, que está fijada fuera del cuadro (External Cup)

ZS:

Los rodamientos de bolas se encuentran comprimidos en una cazoleta, que está integrada en el cuadro (Zero Stack)

IS:

Sin cazoletas, los rodamientos de bolas se encuentran directamente en el cuadro (Integrated)

Números de fabricante:

blanco:

101-0506N

negro:

101-0505

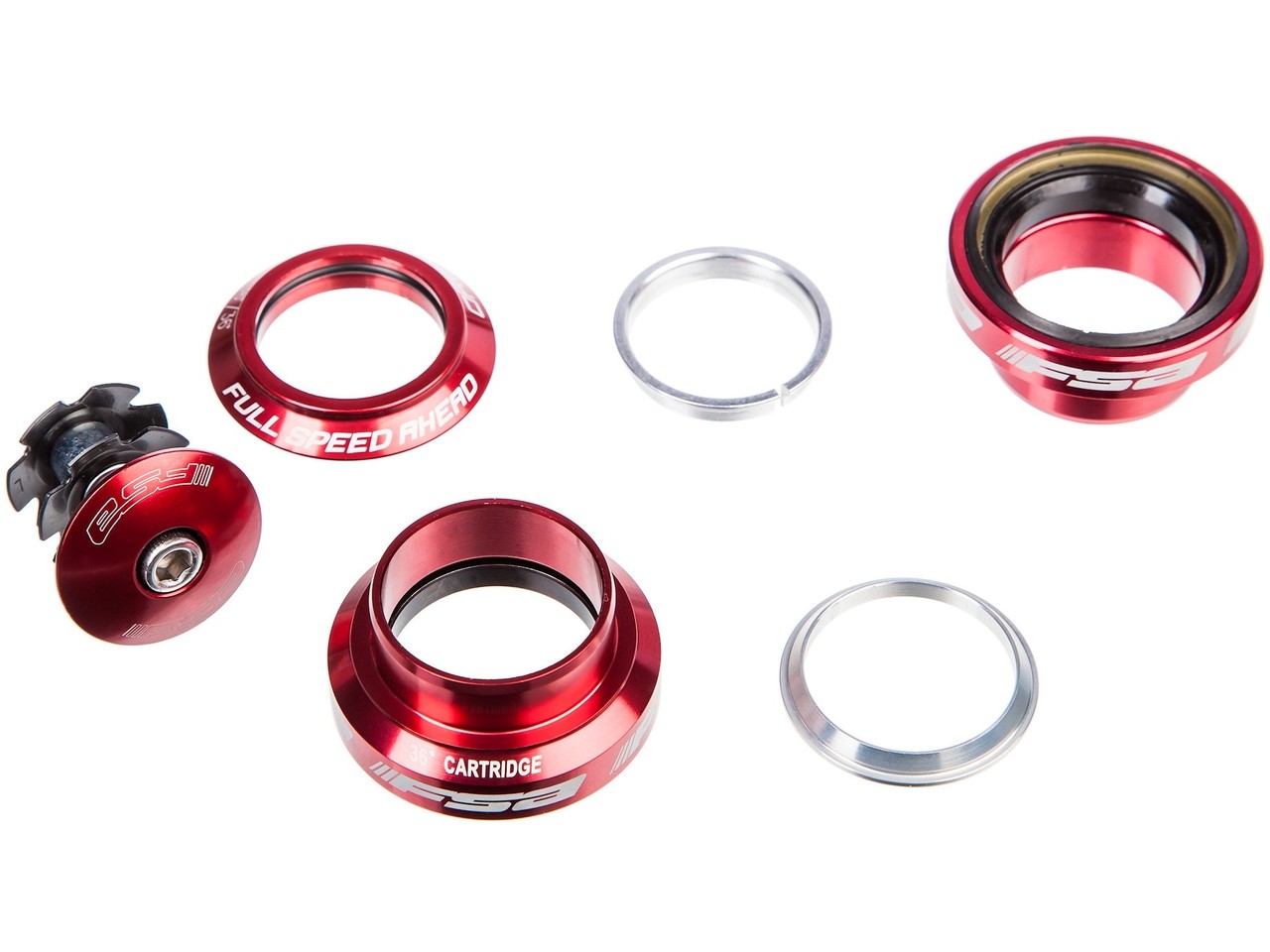

Volumen de envío:

• 1 x Cazoleta superior con rodamiento FSA Orbit MX
• 1 x Cazoleta inferior con rodamiento FSA Orbit MX
• 1 x Tapa de juego de dirección FSA
• 1 x Anillo de compresión
• 1 x Tapa Ahead FSA
• 1 x Araña con tornillo
• 1 x Cono de horquilla
