Gates Medidor tensión correa Universal Transmissions Spring Tension Tester

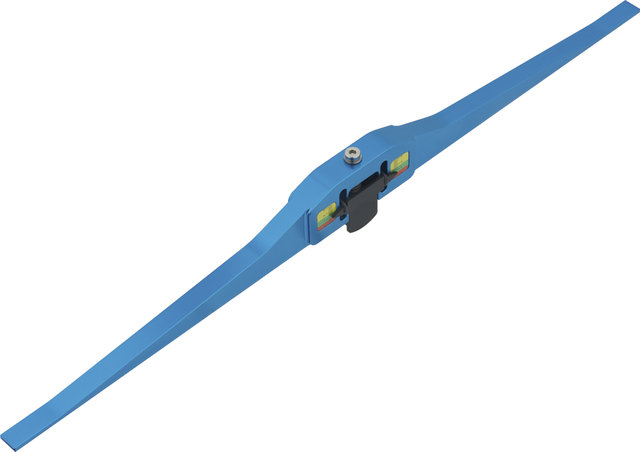

El Universal Transmissions Spring Tension Tester es un medidor con el que talleres profesionalmente equipados pueden medir y comprobar la tensión de las correas Gates. Funciona con una regla integrada, una escala con puntero y una piedra de medición que se pretensa mediante un muelle y utiliza la desviación de la correa como medida de la tensión actual de la misma. Para que la transmisión por correa funcione de forma óptima, es esencial que la correa esté correctamente tensada, de modo que no resbale ni se desplace demasiado, evitando así un mayor desgaste. Los sistemas convencionales de ajuste de la tensión incluyen las caídas inclinadas o verticales, las caídas que se deslizan horizontalmente (no recomendadas por Gates) y los ejes de pedalier excéntricos.

Especificaciones:

Función:

Medición de la tensión de la correa

Tipo de herramienta:

manómetro, herramienta especial

Compatibilidad:

Gates Carbon Drive System

Uso:

• colocar el comprobador de tensión del muelle sobre las dos poleas de la correa. Esto cambia la posición de la piedra de medición y mueve el puntero en la escala.

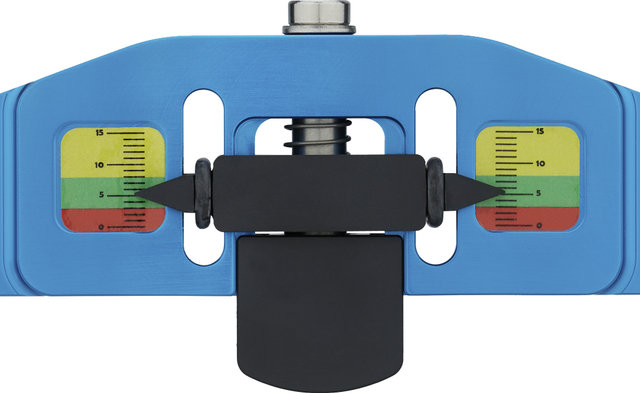

• utilizar el puntero para leer la tensión actual de la correa: el rojo significa que la tensión de la correa está demasiado baja, el amarillo significa que la tensión de la correa está demasiado alta, el verde significa que la tensión de la correa es óptima.
• repetir la medición en diferentes posiciones de bielas. Antes de hacerlo, ajusta siempre el puntero en su posición inicial por debajo de la zona roja.

Las recomendaciones de tensión de Gates Carbon Drive son las siguientes:

• Terreno y ciudad - estilo de pedaleo suave y uniforme: 40-60 Hz (35-45 lbs)
• Terreno y ciudad - estilo de pedaleo fuerte y duro: 60-75 Hz (45-53 lbs)
• Cambio de buje: 35-50 Hz (28-40 lbs)
• Tandem: 60-65 Hz (45-48 lbs)
• Shimano STEPS: 35-45 Hz (28-35 lbs)

Número de fabricante:

S8100030

Volumen de envío:

• 1 x Medidor de tensión Gates Universal Transmissions Spring Tension Tester
