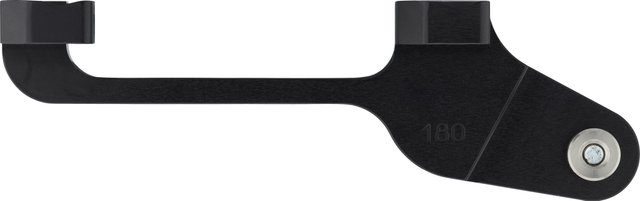

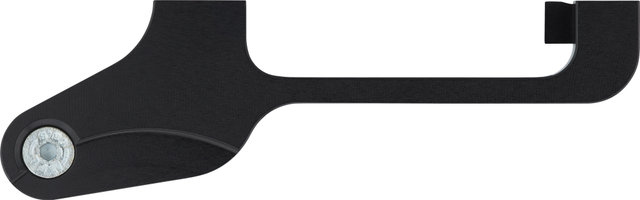

Rohloff Adaptador de freno de disco Fat Bike para disco de 180 mm

Eliminar el par de torsión - con los adaptadores de soporte Rohloff

En todos los cambios de bujes, el eje tiende a girar durante la conducción. Cuando se conduce en una marcha reducida (1-10), el eje tiende girar hacia atrás. Cuando se conduce con una relación de marchas (12-14), el eje tiende girar hacia delante. El par de torsión con el que el eje tiende girar se llama momento de apoyo. La magnitud del momento de apoyo depende de la carga y de la marcha engranada y debe ser absorbida por un protector contra la torsión adecuado en el cuadro. Con el buje de cambios sencillo de tres velocidades, basta con un eje plano fresado en las punteras. Con un cambio de bujes de alto rendimiento, como el Rohloff Speedhub 500/14, el soporte debe ser mucho más estable debido a la amplia gama de relaciones de transmisión.
Para transferir el par de torsión del Speedhub al cuadro, se necesitan adaptadores de soporte y una placa de eje adecuada.

Datos técnicos:

Material Adaptador:

Aluminio

Material tornillos:

Acero

Talla del disco de frenos:

180 mm

Modelos:

PM en PM:

• Estándar de fijación del cuadro: Postmount 6"
• Estándar de fijación pinza de freno: Postmount
• Altura de montaje: 20 mm
• Compatibilidad: con medidas de montaje 190 mm, 197 mm
• Tipo: Fatbone
• Número de fabricante: 8556

Tecnología:

Fatbone
El Rohloff Fatbone en combinación con la placa de eje CC-OEM2-190 o A12-OEM2-197 permite el montaje en cuadros de Fatbikes con medidas de montaje de 190 mm o 197 mm. Además, el cuadro requiere una fijación de frenos de disco según la norma Direct Post Mount Standard (en las vainas superiores o inferiores). Los puntos de montaje de la fijación de frenos de disco Post Mount Direct para la pinza de frenos se utilizan para proporcionar soporte de torsión con el Fatbone.

Para el montaje seguro de la placa del eje (190/197 mm) y del Fatbone deben cumplirse las siguientes condiciones: la placa del eje Rohloff debe quedar plana contra el cuadro en la zona de la placa del eje (R10 / 20 mm) y no debe chocar con otras partes del cuadro (por ejemplo, la costura de soldadura). Sólo así es posible un montaje sin problemas de la placa del eje y en el Fatbone. El Fatbone actúa como un adaptador y, por lo tanto, cambia el tamaño del disco de frenos requerido a un diámetro mayor. Por lo tanto, no es posible el montaje con soportes de freno de 5" u 8" .

Aviso:

El uso de Fatbone no se ha probado para su uso en tándem, por lo que no está homologado para ello.

Volumen de envío:

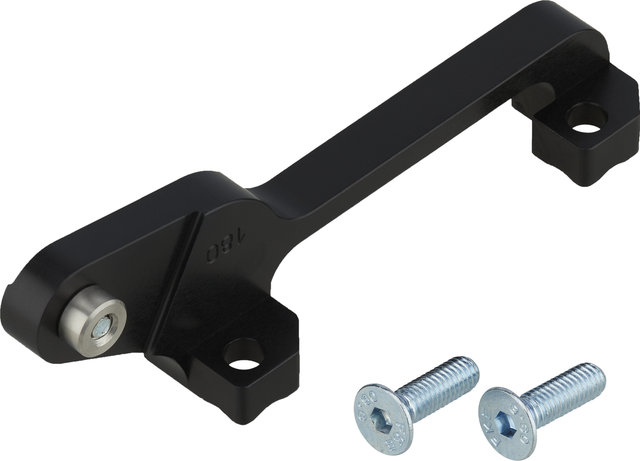

• 1 x Adaptador de disco de freno/adaptador de soporte Rohloff Fatbone 180 mm
• 2 x Tornillo
