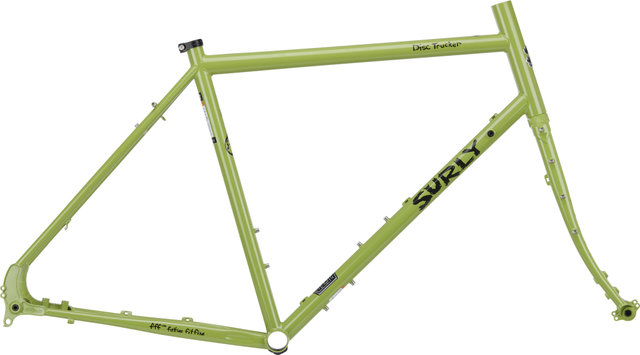

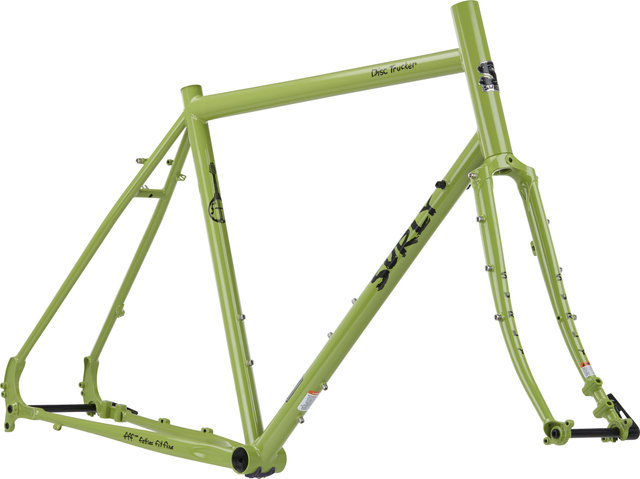

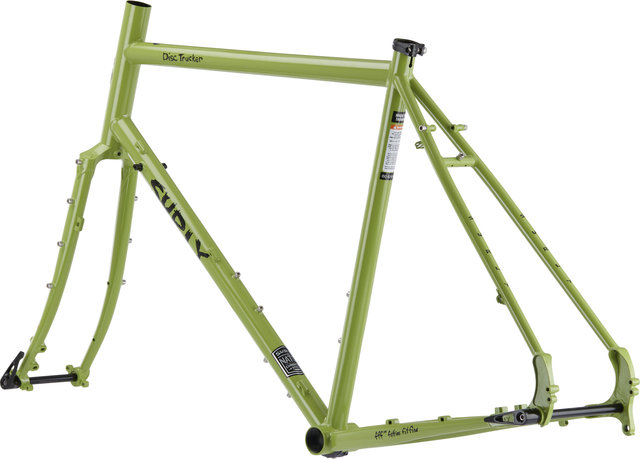

Surly Kit de cuadro Disc Trucker 26"

El kit de cuadro Disc Trucker 26" de Surly consta de un cuadro y una horquilla de acero y está diseñado para bicicletas de viajes. Para mayor estabilidad, las ruedas se fijan con un eje pasante. Puedes fijar tu equipaje al cuadro mediante numerosos ojales. Las vainas inferiores acortadas proporcionan más agilidad. Además, el cuadro y la horquilla cuentan con fijaciones para frenos de disco Flat-Mount.

Especificaciones:

Campo de aplicación:

Touring & Trekking

Tamaño de la rueda:

26"

Tallas de cuadros:

46 cm, 50 cm, 52 cm, 54 cm, 56 cm

Material Cuadro:

Acero (4130 CrMo)

Material Horquilla:

Acero (4130 CrMo)

Datos técnicos cuadro:

Estándar de ruedas:

12 x 142 mm (estándar)

Eje estándar:

12 mm eje pasante

Tija de sillín (Ø):

27,2 mm

Abrazadera de sillín (Ø):

30 mm

Juego de dirección:

EC34/28,6 - EC34/30

Estándar de pedalier:

BSA

Ancho de caja de pedalier:

68 mm

Fijación de frenos:

Flat Mount

Fijación del desviador:

High Clamp (abrazadera 28,6 mm)

Fijación de portabidones:

3

Fijación de accesorios:

Fijación para el portaequipajes, fijación para guardabarros, zócalo para cambios en el tubo inferior

Datos técnicos de horquilla:

Tubo de horquilla:

1 1/8"

Estándar de ruedas:

Eje pasante (12 x 100 mm)

Eje estándar:

12 mm eje pasante

Fijación de frenos:

Flat Mount

Offset:

45 mm

Altura de montaje:

376 mm

Diámetro de la corona de la horquilla:

30 mm

Material del tubo de la horquilla:

Acero (4130 CrMo)

Material brazos de horquilla:

Acero (4130 CrMo)

Fijación de accesorios:

3 ojales de fijación por barra de horquilla para Lowrider, fijación de guardabarros

Aprobaciones:

Límite de peso:

161 kg (peso total)

tamaño máx. del disco de freno:

160 mm (RD), 160 mm (RT)

Tamaño máx de cubierta:

26 x 2,0" (RD), 26 x 2,1" (RT)

Número de platos:

1 velocidades, 2 velocidades, 3 velocidades

Tamaño máximo del plato:

1 velocidad 47 Dientes, 2 velocidades 34-50 Dientes, 3 velocidades 33-47-56 Dientes

Características:

• ASTM categoría 2: para uso en carreteras, caminos de tierra en buen estado y caminos de grava (en bicicletas de paseo y de campo traviesa) con saltos de hasta 15 cm

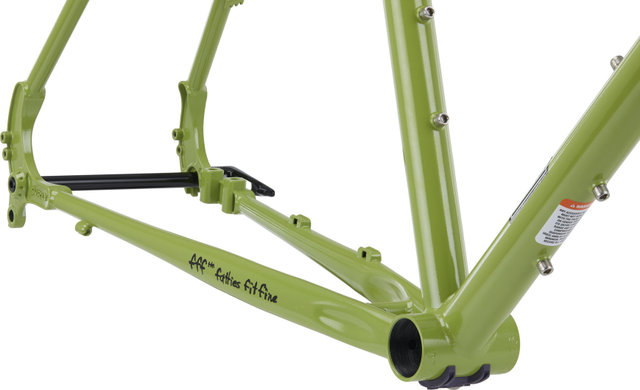

• vainas inferiores acortadas

Indicación del fabricante:

A la hora de elegir el tamaño del cuadro, ten en cuenta que Surly no indica la longitud del tubo de asiento hasta el final del tubo de asiento como es usual. Los cuadros con vainas en el tubo superior se miden desde el centro del eje de pedalier hasta la parte superior del arriostramiento. Para los cuadros sin arriostramiento, el tubo superior se mide desde el centro del eje de pedalier hasta el borde superior.

Geometría:

46 cm:

Stack:

520 mm

Reach:

371 mm

Longitud del tubo de asiento:

460 mm

Material tubo superior:

506,5 mm

Longitud efectiva del tubo superior:

515 mm

Longitud del tubo de dirección:

130 mm

Longitud de la vaina inferior:

450 mm

Distancia entre ejes:

1037 mm

BB Drop:

50 mm

Angulo de asiento:

74,5°

Ángulo de giro:

70°

Altura tubo superior:

731 mm

50 cm:

Stack:

561 mm

Reach:

369 mm

Longitud del tubo de asiento:

500 mm

Material tubo superior:

521 mm

Longitud efectiva del tubo superior:

530 mm

Longitud del tubo de dirección:

170 mm

Longitud de la vaina inferior:

450 mm

Distancia entre ejes:

1040 mm

BB Drop:

50 mm

Angulo de asiento:

74°

Ángulo de giro:

71°

Altura tubo superior:

766 mm

52 cm:

Stack:

561 mm

Reach:

369 mm

Longitud del tubo de asiento:

500 mm

Material tubo superior:

535 mm

Longitud efectiva del tubo superior:

545 mm

Longitud del tubo de dirección:

185

Longitud de la vaina inferior:

450 mm

Distancia entre ejes:

1050 mm

BB Drop:

50 mm

Angulo de asiento:

73,5°

Ángulo de giro:

71°

Altura tubo superior:

782 mm

54 cm:

Stack:

594,5 mm

Reach:

378 mm

Longitud del tubo de asiento:

540 mm

Material tubo superior:

549 mm

Longitud efectiva del tubo superior:

560 mm

Longitud del tubo de dirección:

205 mm

Longitud de la vaina inferior:

450 mm

Distancia entre ejes:

1060,5 mm

BB Drop:

50 mm

Angulo de asiento:

73°

Ángulo de giro:

71°

Altura tubo superior:

800 mm

56 cm:

Stack:

613 mm

Reach:

387,5 mm

Longitud del tubo de asiento:

560 mm

Material tubo superior:

564 mm

Longitud efectiva del tubo superior:

575 mm

Longitud del tubo de dirección:

225 mm

Longitud de la vaina inferior:

450 mm

Distancia entre ejes:

1076 mm

BB Drop:

50 mm

Angulo de asiento:

73°

Ángulo de giro:

71°

Altura tubo superior:

819,5 mm

Números de fabricante:

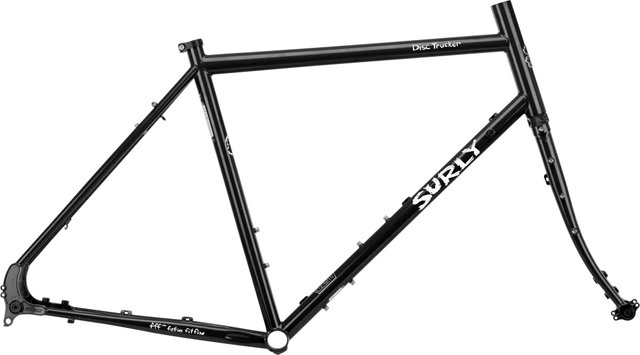

black / 46 cm:

FM1764

black / 50 cm:

FM1765

black / 52 cm:

FM1766

black / 54 cm:

FM1767

black / 56 cm:

FM1768

pea lime soup / 46 cm:

FM1752

pea lime soup / 50 cm:

FM1753

pea lime soup / 52 cm:

FM1754

pea lime soup / 54 cm:

FM1755

pea lime soup / 56 cm:

FM1756

Volumen de envío:

• 1 x Cuadro Surly Disc Trucker 26"
• 1 x Horquilla rígida Surly Disc Trucker 26"
• 1 x Abrazadera de sillín Surly Disc Trucker

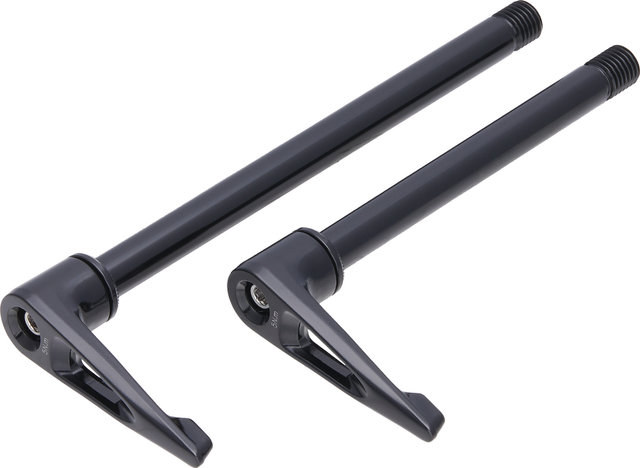

• 1 x Eje pasante RT Surly
• 1 x Eje pasante Surly RD
