FSA Jeu de Direction Fileté TH-805ST ZS44/28,6 - ZS44/30

Le FSA TH-805ST est un jeu de direction semi-intégré pour fourches filetées.

Utilisation :

Conçu pour les tubes de direction supérieurs et inférieurs de 1 1/8`` en combinaison avec les fourches standard 1 1/8``.

Spécifications :

Utilisation :

Road, Cross Country

Type:

semi-intégré (ZS)

Diamètre extérieur haut:

44 mm

Diamètre intérieur haut:

28,6 mm

Diamètre extérieur bas:

44 mm

Diamètre intérieur bas:

30 mm

Tube de direction:

1 1/8"

Tige de fourche:

1 1/8"

Pas de filetage :

26 TPI

Informations techniques :

Matériau :

aluminium

Roulement :

CBB Ø 5/32" x20 (en haut), CBB Ø 5/32" x20 (en bas)

Déport de la roue haut:

7 mm

Déport de la roue bas:

7 mm

Hauteur de montage haut:

16,4 mm

Hauteur de montage bas:

2,7 mm

Caractéristiques :

• pour tubes de direction au diamètre intérieur de 44 mm = diamètre extérieur du tube de direction de 50 mm
• cuvettes forgées
• hauteur totale : 19,1 mm

Standardized Headset Identification System (S.H.I.S.) :

Pour donner un peu de clarté à la jungle créée par la multitude de jeux de direction existants, les fabricants Acros, Cane Creek, Hope, Race Face, Reset Racing et Ritchey ont convenu d'utiliser une nomenclature commune, à laquelle vont sans doute encore s'associer d'autres fabricants. Le système prend en compte les dimensions du cadre en combinaison avec les dimensions de la fourche. Les parties supérieures et inférieures des jeux de direction sont ainsi chacune pourvues d'une indication en deux parties. La première partie désigne le type de jeu de direction (External Cup, Zero Stack, Integrated) et le diamètre du tube de direction. La deuxième - séparé de la première par une barre oblique - indique le diamètre da la tige de fourche. Pour désigner un jeu de direction complet, les données de la partie inférieure et de la partie supérieure doivent être combinées.

Nomenclature :

EC:

Les roulements à billes sont compressés dans une cuvette située en dehors du cadre (External Cup).

ZS:

Les roulements à billes sont compressés dans une cuvette intégrée au cadre (Zero Stack).

IS:

Pas de cuvette, le roulement à billes est directement intégré au cadre (Integrated).

Numéro du fabricant :

141-2325

Contenu :

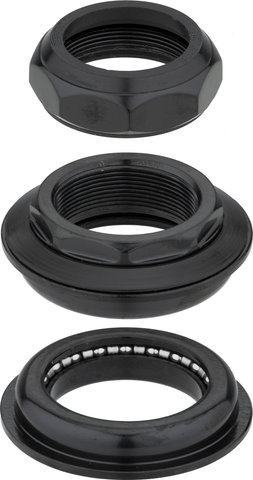

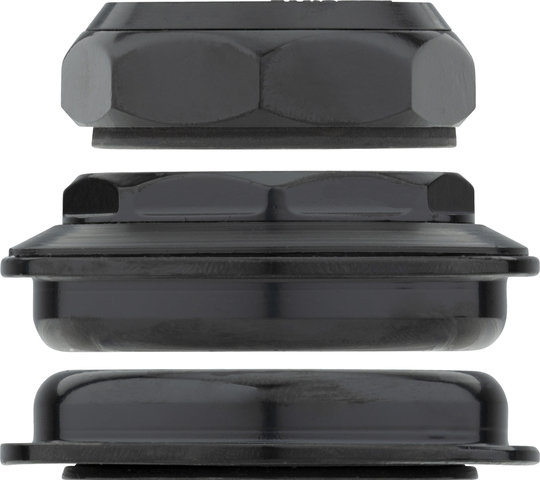

Jeu de direction fileté FSA TH-805ST ZS44/28,6 - ZS44/30, comprenant :

• 1 x cuvette supérieure avec roulement
• 1 x cuvette inférieure avec roulement
• 2 x écrous à visser
• 1 x bague de retenue
• 1 x anneau de centrage
• 1 x cône de fourche
