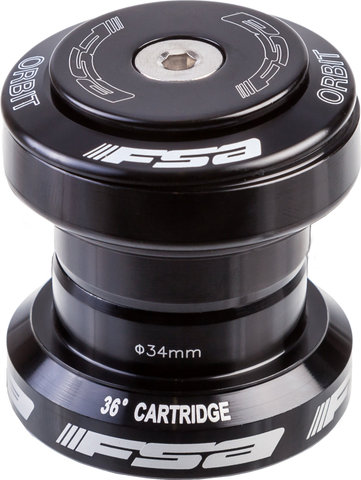

FSA Jeu de Direction Orbit UF EC34/28,6 - EC34/30

Le jeu de direction léger Orbit UF de FSA est équipé de deux types de roulements différents.

Utilisation :

Conçu pour les tubes de direction supérieurs et inférieurs de 1 1/8`` en combinaison avec les fourches standard 1 1/8``.

Spécifications :

Utilisation :

Road, Cross Country, All Mountain, City

Cuvette supérieure:

1 1/8"

Cuvette inférieure:

1 1/8"

Tige de fourche:

1 1/8"

Type:

External Cup (EC)

Informations techniques :

Matériau :

aluminium

Roulement :

CBB Ø 5/32" x20 (haut), roulement à billes à contact oblique (36°/ 36° ACB, bas)

Déport de la roue haut:

10 mm

Déport de la roue bas:

10 mm

Hauteur de montage haut:

15,3 mm

Hauteur de montage bas:

13,4 mm

Diamètre extérieur haut:

34 mm

Diamètre intérieur haut:

28,6 mm

Diamètre extérieur bas:

34 mm

Diamètre intérieur bas:

30 mm

Joint:

Black Seal

Couvercle:

aluminium

Caractéristiques :

• hauteur totale : 28,7 mm

Standardized Headset Identification System (S.H.I.S.) :

Pour donner un peu de clarté à la jungle créée par la multitude de jeux de direction existants, les fabricants Acros, Cane Creek, Hope, Race Face, Reset Racing et Ritchey ont convenu d'utiliser une nomenclature commune, à laquelle vont sans doute encore s'associer d'autres fabricants. Le système prend en compte les dimensions du cadre en combinaison avec les dimensions de la fourche. Les parties supérieures et inférieures des jeux de direction sont ainsi chacune pourvues d'une indication en deux parties. La première partie désigne le type de jeu de direction (External Cup, Zero Stack, Integrated) et le diamètre du tube de direction. La deuxième - séparé de la première par une barre oblique - indique le diamètre da la tige de fourche. Pour désigner un jeu de direction complet, les données de la partie inférieure et de la partie supérieure doivent être combinées.

Nomenclature :

EC:

Les roulements à billes sont compressés dans une cuvette située en dehors du cadre (External Cup).

ZS:

Les roulements à billes sont compressés dans une cuvette intégrée au cadre (Zero Stack).

IS:

Pas de cuvette, le roulement à billes est directement intégré au cadre (Integrated).

Numéro du fabricant :

EC34/28,6 - EC34/30:

101-1106

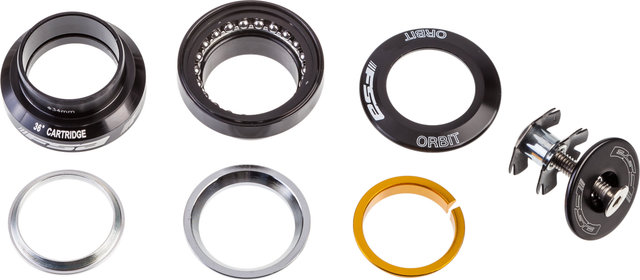

Contenu :

• 1 x cuvette supérieure FSA Orbit UF, avec roulement
• 1 x cuvette inférieure FSA Orbit UF, avec roulement
• 1 x capuchon de jeu de direction FSA
• 1 x bague de compression
• 1 x capuchon de direction FSA
• 1 x étoile de fourche avec vis
• 1 x cône de fourche
