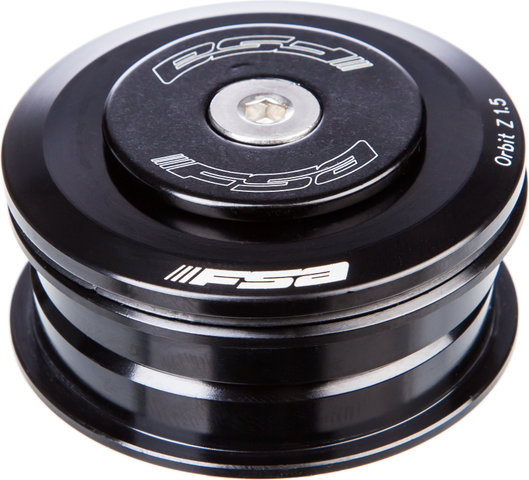

FSA Jeu de Direction Orbit Z 1.5R ZS49/28,6 - ZS49/30

FSA Orbit Z 1.5R est un jeu de direction pour réduire de 1,5" en 1 1/8" .

Utilisation :

Conçu pour les tubes de direction supérieurs et inférieurs de 1,5`` en combinaison avec les fourches standard 1 1/8``.

Spécifications :

Utilisation :

Road, Cross Country, All Mountain, City

Cuvette supérieure:

1,5"

Cuvette inférieure:

1,5"

Tige de fourche:

1 1/8"

Type:

semi-intégré (ZS)

Informations techniques :

Matériau :

aluminium

Roulement :

roulement à billes à contact oblique (36°/ 45° ACB)

Déport de la roue haut:

7,7 mm

Déport de la roue bas:

7,7 mm

Hauteur de montage haut:

6,1 mm

Hauteur de montage bas:

3 mm

Diamètre extérieur haut:

49 mm

Diamètre intérieur haut:

28,6 mm

Diamètre extérieur bas:

49 mm

Diamètre intérieur bas:

30 mm

Joint:

Black Seal

Couvercle:

aluminium

Caractéristiques :

• pour tubes de direction au diamètre intérieur de 49,57 mm = diamètre extérieur du tube de direction de 55 mm
• cuvettes usinées par CNC
• hauteur totale : 9,1 mm

Standardized Headset Identification System (S.H.I.S.) :

Pour donner un peu de clarté à la jungle créée par la multitude de jeux de direction existants, les fabricants Acros, Cane Creek, Hope, Race Face, Reset Racing et Ritchey ont convenu d'utiliser une nomenclature commune, à laquelle vont sans doute encore s'associer d'autres fabricants. Le système prend en compte les dimensions du cadre en combinaison avec les dimensions de la fourche. Les parties supérieures et inférieures des jeux de direction sont ainsi chacune pourvues d'une indication en deux parties. La première partie désigne le type de jeu de direction (External Cup, Zero Stack, Integrated) et le diamètre du tube de direction. La deuxième - séparé de la première par une barre oblique - indique le diamètre da la tige de fourche. Pour désigner un jeu de direction complet, les données de la partie inférieure et de la partie supérieure doivent être combinées.

Nomenclature :

EC:

Les roulements à billes sont compressés dans une cuvette située en dehors du cadre (External Cup).

ZS:

Les roulements à billes sont compressés dans une cuvette intégrée au cadre (Zero Stack).

IS:

Pas de cuvette, le roulement à billes est directement intégré au cadre (Integrated).

Numéro du fabricant :

ZS49/28,6 - ZS49/30:

101-1312N

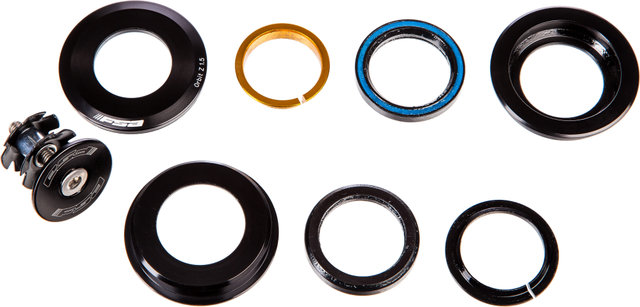

Contenu :

• 1 x cuvette supérieure FSA Orbit Z 1.5R, avec roulement
• 1 x cuvette inférieure FSA Orbit Z 1.5R, avec roulement
• 1 x capuchon de jeu de direction FSA
• 1 x bague de compression
• 1 x capuchon de direction FSA
• 1 x étoile de fourche avec vis
• 1 x cône de fourche
