Rohloff Vis d'Appui OEM2

Fixation IS, mais pas de frein à disque installé : la vis de support OEM2 de Rohloff

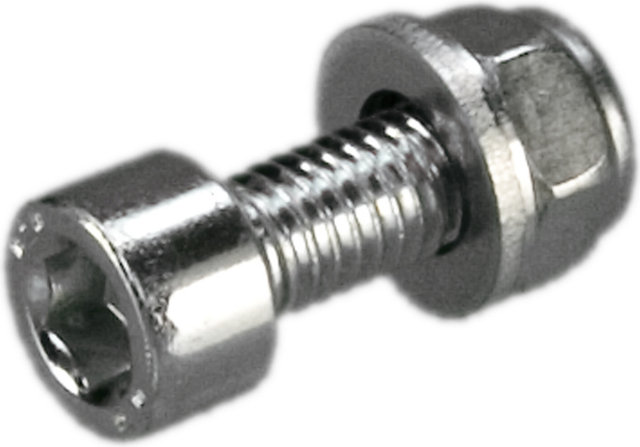

La vis d'appui pour monter la plaque d'axe OEM2 se compose d'une vis M6 x 16, d'une rondelle et d'un écrou autobloquant.
Le montage avec la plaque d'axe OEM2 n'est possible que sur les cadres avec fixation de frein à disque selon la norme internationale (IS 1999/2000). Si aucun frein à disque n'est installé sur la roue arrière, il est possible de se passer duRohloff Speedbone/Monkey Bone. À sa place, une vis de support est vissée de l'intérieur à travers l'oillet de fixation inférieur du frein à disque (couple de serrage : 8 Nm). Lorsqu'il est monté sur un tandem, le Rohloff Speedbone/Monkey Bone est obligatoire même sans frein à disque.

Pour un montage OEM2 avec une vis de support qui ne présent pas de risque, les oillets de fixation du support de cylindre de frein doivent être fabriqués d'une seule pièce avec la patte, conformément à la norme internationale (IS 1999) et l'épaisseur du matériau des pattes et des oillets de fixation ne doit pas être inférieure à 6 mm.
La condition préalable au montage OEM2 du Rohloff Speedhub 500/14 avec vis de support est la position des oillets de fixation. Si l'oillet de fixation arrière est situé derrière une ligne verticale imaginaire passant par le centre de l'axe, le montage OEM2 avec une vis de support est autorisé. Si l'oillet de fixation arrière est situé cette verticale imaginaire passant par le centre de l'axe, le montage OEM2 au moyen d'une vis de support n'est pas autorisé.

Avertissement:

Le montage OEM2 n'est autorisé que sur les cadres de vélos qui ont été approuvés à cette fin par le fabricant du cadre. Sans autorisation, l'utilisation de cette variante se fait sous la responsabilité et aux risques de l'utilisateur.

Numéro du fabricant :

8560

Contenu :

• 1 x vis d'appui Rohloff OEM2
• 1 x écrous
• 1 x rondelles
